Патроны в разрезе

Унитарный патрон. 2 - гильза объединяет в одно целое: 1 - снаряд (пулю, картечь или заряд дроби), 3 - заряд пороха и 5 - капсюль-воспламенитель.

Все мечтали распилить любимую вещь и понять из чего она сделана? Самое интересное всегда было в запрещенном, а именно в оружии. Вот, например, патроны… Оказывается, у них поразительно богатый внутренний мир, не то что у поэтов и интеллигентов всяких. Ты ведь разрезал поэта на уроке биологии — на что там смотреть?! :) Эти пули поразят тебя в самое сердце, никто не уйдет от них равнодушным. Изнутри военные игрушки выглядят так страшно, что даже не знаешь, любить их или обожать.

Патрон (унитарный патрон, лат. unitas — «единство») — боеприпас стрелкового оружия и малокалиберных (до 76 мм) пушек, которым оружие заряжается в один приём.

Унитарным патроном могут быть артиллерийский выстрел или патрон, в котором снаряд (пуля, картечь или заряд дроби), заряд пороха, воспламеняющий элемент (капсюль-воспламенитель) и, иногда, дополнительные элементы соединены в одно целое посредством гильзы. Термин «унитарный патрон» появился в XIX веке — в конструкцию более ранних патронов не входил капсюль, заряжавшийся отдельно.

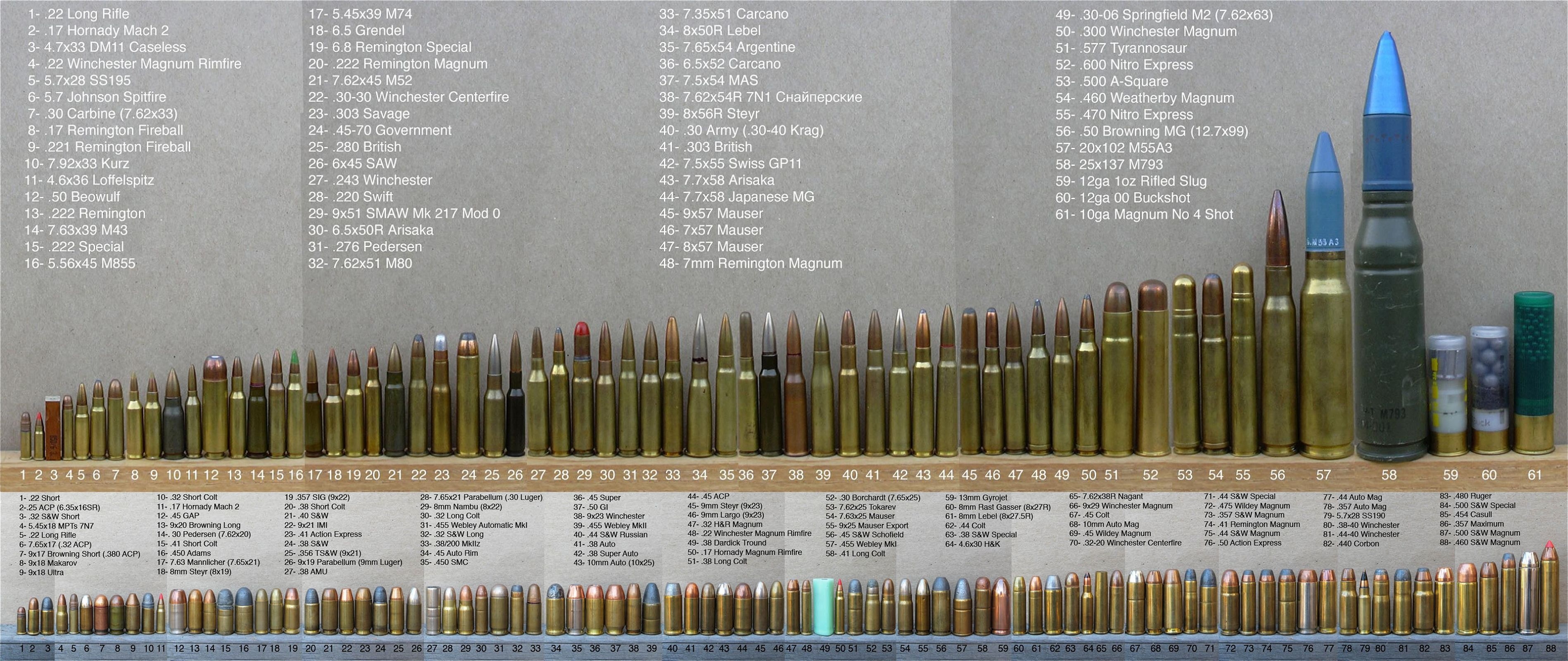

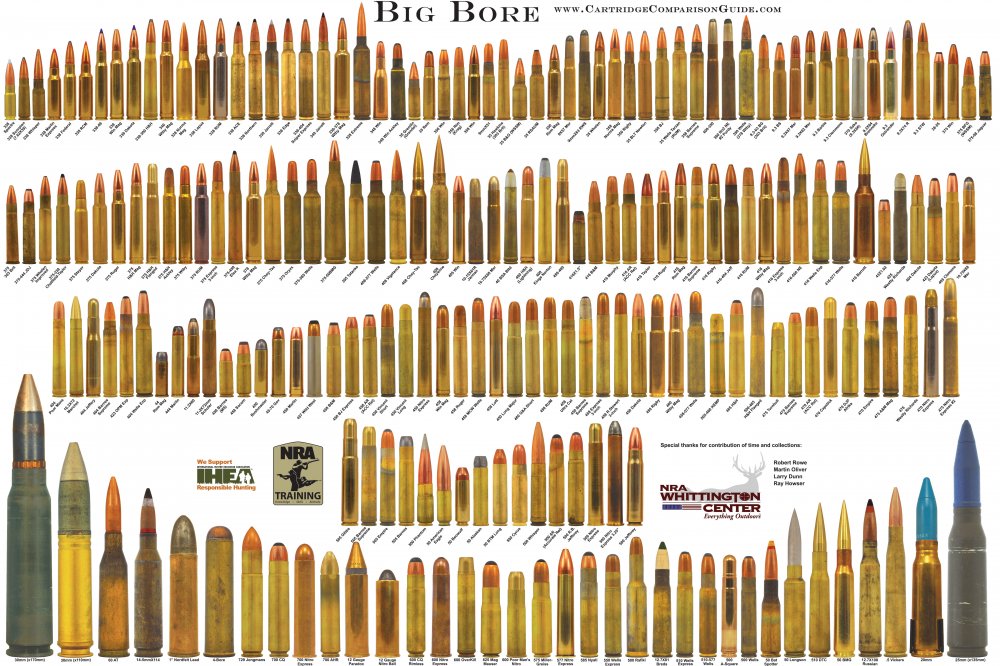

Патроны и гильзы

Патроны и гильзы


Патроны и гильзы

Разрезанные патроны

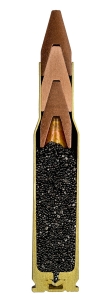

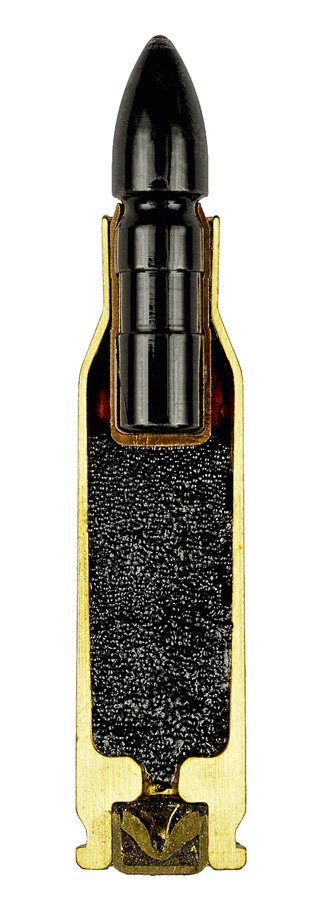

Патрон калибра 5,56x45 мм

Патроны в разрезе: Патрон калибра 5,56x45 мм

Патрон калибра 5,56x45 мм с твердо­сплавной бронебойной пулей и медным поддоном для защиты канала ствола оружия и улучшения обтюрации.

Обтюрация — это обеспечение герметичности ствола при выстреле.

Если запомнил, прибавь 10 к своему IQ и смотри дальше.

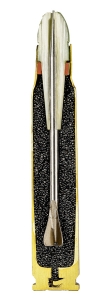

Опытный патрон XM216 калибра 5,56x45 мм (.223 Remington)

Патроны в разрезе: Опытный патрон XM216 калибра 5,56x45 мм (.223 Remington)

Опытный патрон XM216 калибра 5,56x45 мм (.223 Remington) с подкалиберной оперенной стреловидной пулей.

Такая высокоскоростная стрелка пробивает кевларовую броню, так что бронежилет тебя не спасет — только иконка блаженной Матроны.

Компания Frankford Arsenal выпускала его для участников американской программы SPIW – Springfield Armory и Winchester. 1965–1970 годы.

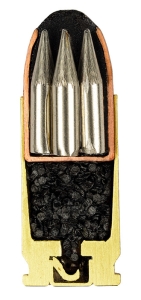

Специальный патрон 7,62x5,6 мм Salvo Squeezebore с тремя латунными пулями

Патроны в разрезе: Специальный патрон 7,62x5,6 мм Salvo Squeezebore с тремя латунными пулями

Специальный патрон 7,62x5,6 мм Salvo Squeezebore с тремя латунными пулями.

Предназначен для особого оружия: зад­няя часть ствола у него нарезная цилинд­рическая, а передняя — коническая, гладкая.

В нарезной части все три пули движутся под действием пороховых газов как единое целое, но в коническом его участке пули обжимаются, задние при этом вытесняются из передних и из ствола вылетают уже порознь.

Из-за обжатия пуль калиб­р указывается через дробь, поскольку вначале пуля имеет калибр 7,62 мм, а в процессе движения по каналу ствола он уменьшается до 5,6 мм.

И вот такие трансформеры придумали еще в 1970-е годы!

Далее по списку — учебные пат­роны. Как ты знаешь из фильмов со Шварценеггером, винтовочная боевая пуля сохраняет убойную силу на дистанции в несколько километров. При промахе по мишени или ее пробитии (гарантированном на дистанции тренировочной стрельбы в полторы сотни метров) пуля может натворить бед. Для упрощения конструкции тиров при тренировке личного состава используют специальные патроны с разрушаемой легкой пулей или уменьшенным количеством пороха.

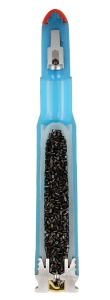

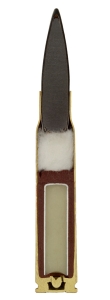

Тренировочный патрон L14A1 для стандартного калибра НАТО 7,62x54 мм (.308 Winchester)

Патроны в разрезе: Тренировочный патрон L14A1 для стандартного калибра НАТО 7,62x54 мм (.308 Winchester)

Тренировочный патрон L14A1 для стандартного калибра НАТО 7,62x54 мм (.308 Winchester) со снабженной легко­сплавным донцем пластиковой гильзой и пластиковой трассирующей пулей.

Выпускается для армии Великобритании немецкой фирмой Dynamit Nobel AG. 1990-е годы.

Тренировочный патрон 7,92x57 Mauser

Патроны в разрезе: Тренировочный патрон 7,92x57 Mauser

Тренировочный патрон 7,92x57 Mauser.

Обычная оболочечная пуля, но вместо пороха в гильзе инертное вещество.

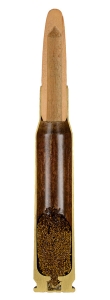

Шведский тренировочный патрон калиб­ра 6,5x55 мм Swedish Mauser с деревянной пулей

Патроны в разрезе: Шведский тренировочный патрон калиб­ра 6,5x55 мм Swedish Mauser с деревянной пулей

Шведский тренировочный патрон калиб­ра 6,5x55 мм Swedish Mauser с деревянной пулей.

1950-е годы.

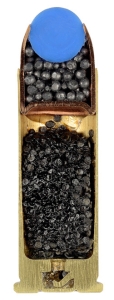

Специальный пистолетный патрон Special Glaser калибра 9 мм

Патроны в разрезе: Специальный пистолетный патрон Special Glaser калибра 9 мм

Специальный пистолетный патрон Special Glaser калибра 9 мм американской компании COR-BON/Glaser Ammunition. Пуля с контролируемой баллистикой состоит из пластиковой носовой части, медной оболочки и дробового наполнителя.

Предназначена для специальных подразделений по борьбе с терроризмом.

Ею можно стрелять, например, в салоне самолета, не опасаясь рикошета или поражения находящихся за целью людей, поскольку прострел навылет исключен.

При попадании пуля разрушается, поражая не защищенного бронежилетом противника снопом дроби.

Стюардессам это нравится.

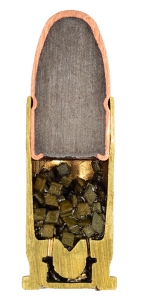

Британский пистолетный патрон калибра 9x19 мм (Luger/Parabellum)

Патроны в разрезе: Британский пистолетный патрон калибра 9x19 мм (Luger/Parabellum)

Самый обыкновенный британский пистолетный патрон калибра 9x19 мм (Luger/Parabellum).

Поскольку для пули важно не только убойное действие на противника, но и останавливающее, которое в ближнем бою приобретает решающее значение, калибры пистолетов и револьверов обычно делаются больше винтовочных.

Так, если для общеармейского стрелкового оружия произошло даже уменьшение калибра с 7,62 до 5,6 мм, например, то для пистолетов и 9 мм не предел.

Пуля оболочечная, медная «рубашка» защищает свинцовую пулю от деформации.

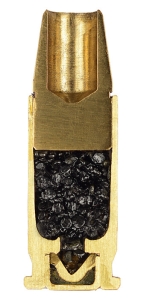

Пристрелочный пистолетный патрон Wadcutter калибра 9x19 мм (Luger/Parabellum)

Патроны в разрезе: Пристрелочный пистолетный патрон Wadcutter калибра 9x19 мм (Luger/Parabellum)

Пристрелочный пистолетный патрон Wadcutter калибра 9x19 мм (Luger/Parabellum).

Имеет латунную пулю в форме усеченного конуса с выемкой, острые края которой при попадании в бумажную мишень просекает края отверстия, чтобы получить ровную и чистую пробоину, которую и жене не стыдно показать.

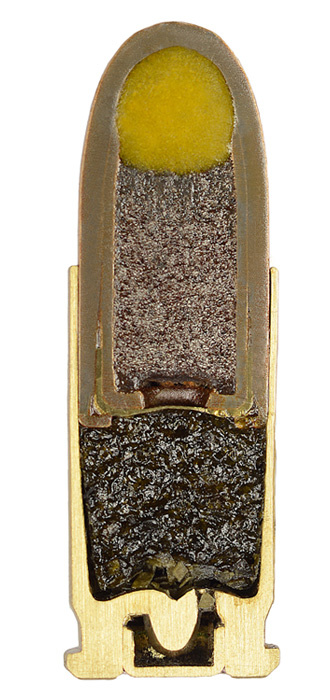

Пистолетный патрон калибра 9x17 мм (.380 Browning)

Патроны в разрезе: Пистолетный патрон калибра 9x17 мм (.380 Browning)

Пистолетный патрон калибра 9x17 мм (.380 Browning) с трассирующей пристрелочной пулей.

При попадании в мишень дает хорошо заметную вспышку или облачко цветного дыма.

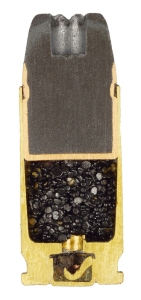

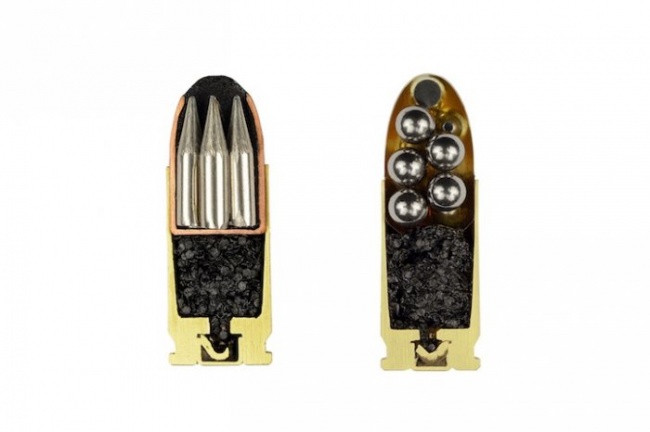

Специальный пистолетный патрон High Safety Ammunition калибра 9x19 мм (Luger/Parabellum)

Патроны в разрезе: Специальный пистолетный патрон High Safety Ammunition калибра 9x19 мм (Luger/Parabellum)

Специальный пистолетный патрон High Safety Ammunition калибра 9x19 мм (Luger/Parabellum).

Разработан британской компанией Cobra в 90-х годах прошлого века.

В мягкий пластик пули залиты семь стальных дротиков (на разрезе видны только три из них); для предохранения от преждевременного разрушения (до попадания в цель) пуля покрыта медной оболочкой.

Относится к типу пуль с конт­ролируемой баллистикой, используется опять-таки отрядами по борьбе с терроризмом.

Дротики пробивают бронежилет противника, расходясь в его теле и нанося серьезные повреждения, но без риска пробития навылет и поражения находящихся за преступником людей.

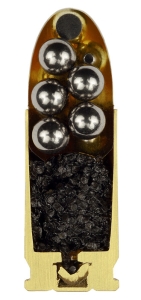

Специальный пистолетный патрон Sky Marshall калибра 9x19 мм (Luger/Parabellum)

Патроны в разрезе: Специальный пистолетный патрон Sky Marshall калибра 9x19 мм (Luger/Parabellum)

Специальный пистолетный патрон Sky Marshall калибра 9x19 мм (Luger/Parabellum) для израильских антитеррористических спецслужб.

Эти суровые люди дешевой ерундой стрелять во врага не будут!

Разрушаемая безоболочечная пуля из полимерной смолы со стальными шариками.

Назначение то же самое, что и у предыдущего патрона, но только если противник без бронежилета.

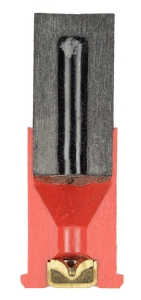

Револьверный патрон Speer Target калиб­ра 9 мм

Патроны в разрезе: Револьверный патрон Speer Target калиб­ра 9 мм

Револьверный патрон Speer Target калиб­ра 9 мм с пластиковой гильзой и пластиковой травматической пулей.

Разработан американской компанией Speer для компактных полицейских короткоствольных револьверов.

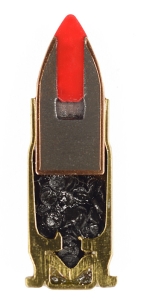

Пистолетный патрон калибра 9x22 мм повышенной энергетики

Патроны в разрезе: Пистолетный патрон калибра 9x22 мм повышенной энергетики

Пистолетный патрон калибра 9x22 мм повышенной энергетики с полуоболочечной экспансивной пулей.

У пули выемка закрыта пластиковым обтекателем, который нужен для того, чтобы предотвратить забивание выемки фрагментами ткани плотной одежды противника при ее пробитии.

Если выемка будет забита, пуля превратится в обычную и утратит экспансивные свойства.

А так обтекатель после пробития одежды сминается, способствуя раскрытию пули.

Ну и далее все происходит так же, как мы описывали раньше.

Обтекатель к тому же повышает надежность подачи патронов из магазина, предотвращая их перекос.

Разработан швейцарской компанией Sigarms в 1994 году.

Пистолетный патрон калибра 9x19 мм (Luger/Parabellum)

Патроны в разрезе: Пистолетный патрон калибра 9x19 мм (Luger/Parabellum)

Пистолетный патрон калибра 9x19 мм (Luger/Parabellum) с полуоболочечной экспансивной пулей.

Наиболее популярный вариант снаряжения полицейского и гражданского оружия самообороны в США.

Обладает хорошим останавливающим действием.

Патрон калибра 76 мм для боевого гладкоствольного оружия

Патроны в разрезе: Патрон калибра 76 мм для боевого гладкоствольного оружия

Патрон калибра 76 мм для боевого гладкоствольного оружия с несколькими поражающими элементами.

Тем самым решается задача увеличения площади поражения.

Придумано, наверное, чтобы можно было стрелять зажмурившись — на кого бог пошлет.

Это актуально во все времена.

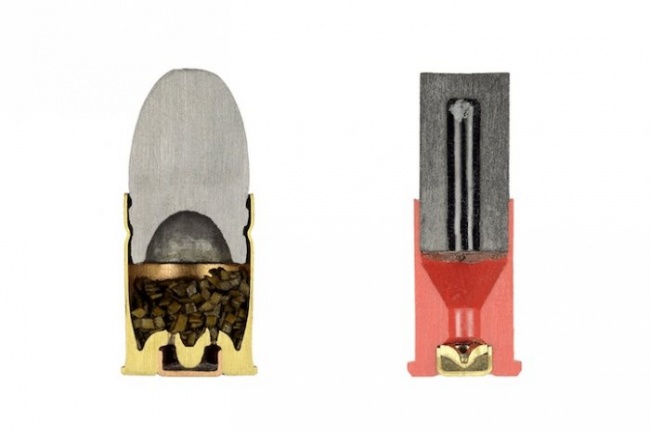

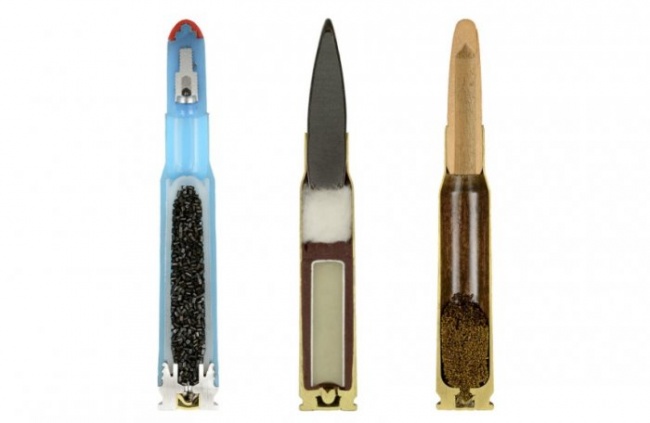

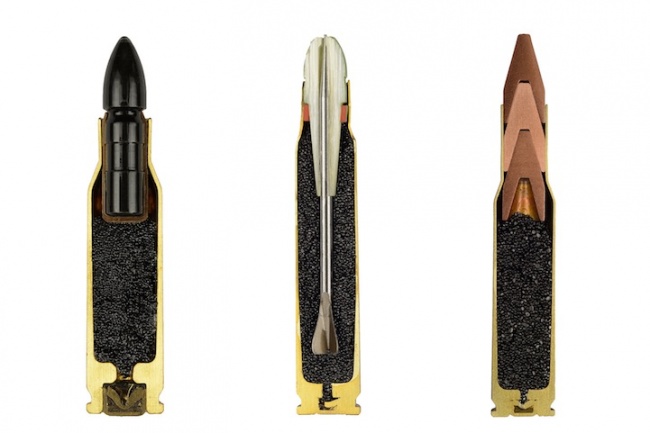

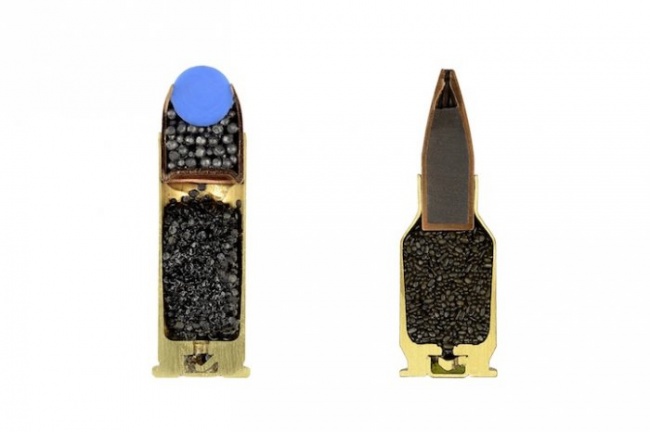

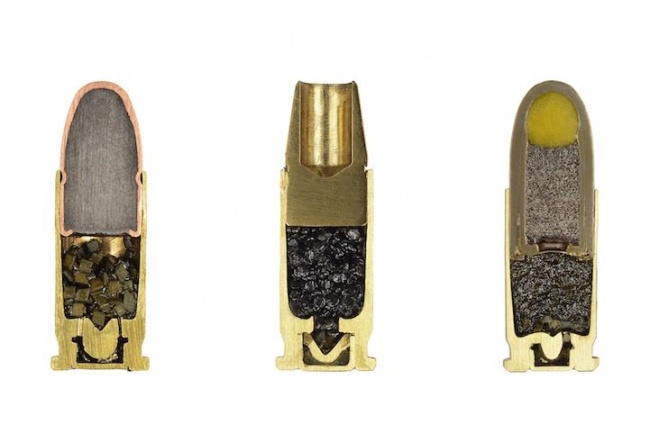

Убийственная красота патрона в объективе фотографа Сабины Перлман

Фотопроект Сабины Перлман, который называется «Боеприпасы», демонстрирует необычный ракурс пуль. Даже если вы уже сталкивались с огнестрельным оружием, вряд ли вам повезет увидеть ее именно такой. Каждый патрон имеет свой собственный и уникальный дизайн. Симметричность форм в сочетании с различными видами заряда делает каждую пулю настоящим произведением искусства.

Как говорит сама Сабина, сечение позволяет увидеть всю сложность и красоту формы, наряду с огромной силой разрушения. В этом проявляется вся сущность человека: создавать прекрасное, а потом его разрушать.

На данный момент в коллекции фотографа собрано порядка 900 снимков самых различных видов пуль.

Патроны в разрезе
Патроны в разрезе
Патроны в разрезе
Патроны в разрезе
Патроны в разрезе
Патроны в разрезе
