ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2239721

ВИХРЕВОЙ ВЕТРОДВИГАТЕЛЬ

ВИХРЕВОЙ ВЕТРОДВИГАТЕЛЬ

Имя изобретателя: Ткачёв Василий Маркович
Имя патентообладателя: Ткачёв Василий Маркович
Адрес для переписки: 347141, Ростовская обл., Станица Обливская, ул. Буланова, 28, кв.5, В.М.Ткачеву
Дата начала действия патента: 2001.09.28

Изобретение относится к области ветроэнергетики, а именно, к вихревым двигателям. Технический результат заключается в увеличении мощности за счет увеличения размеров и радиуса лопасти, повышении КПД (коэффициента полезного действия) и уменьшении перерывов в работе при ветрах переменных направлений. Вихревой ветродвигатель содержит здание и вихреобразователи. Здание выполнено в виде круглого конуса, обращенного вершиной вверх, по наружному наклонному периметру установлены вихреобразователи, выполненные в виде асимметрично разрезанных вдоль оси цилиндров, две трети открытой поверхности которых являются рабочей поверхностью. Вихреобразователи на третьей четверти высоты здания переходят в закрытые каналы, направляющие потоки вихрей на лопасти под углом 90°, которые через спицы соединены с валом, а защитный козырек образует рабочую камеру.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Изобретение относится к области ветроэнергетики, а именно к вихревым двигателям.

Известен вихревой ветродвигатель, содержащий здание и вихреобразователи (см., например, RU 2024781 С1, кл. F 03 D 1/00, 15.12.1994), по совокупности существенных признаков принятый за ближайший аналог изобретения (прототип).

Недостатками ветродвигателя являются низкий коэффициент полезного действия (КПД), невысокая мощность и надежность.

Технический результат заключается в увеличении мощности за счет увеличения размеров и радиуса лопасти, повышении коэффициента полезного действия (КПД) и уменьшении перерывов в работе при ветрах переменных направлений. Вихревой ветродвигатель содержит здание и вихреобразователи. Здание выполнено в виде круглого конуса, обращенного вершиной вверх, по наружному наклонному периметру установлены вихреобразователи, выполненные в виде асимметрично разрезанных вдоль оси цилиндров, две трети открытой поверхности которых являются рабочей поверхностью.

Вихреобразователи на третьей четверти высоты здания переходят в закрытые каналы, направляющие потоки вихрей на лопасти под углом 90°, которые через спицы соединены с валом, а защитный козырек образует рабочую камеру.

ВИХРЕВОЙ ВЕТРОДВИГАТЕЛЬ


На фиг.1 изображен вихревой ветродвигатель, общий вид;

На фиг.2 изображен вихревой ветродвигатель, разрез А-В, вид снизу;

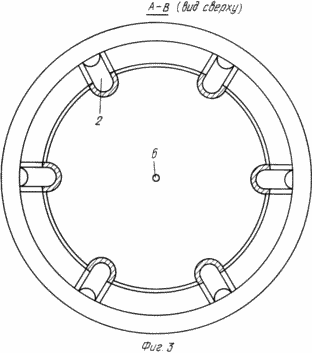

На фиг.3 изображен вихревой ветродвигатель, разрез А-В, вид сверху.

Вихревой ветродвигатель содержит здание 1, в котором могут размещаться электростанция, мельница и другие потребители энергии, которое выполняется в виде круглого конуса, обращенного вершиной вверх. По наружному наклонному периметру здания 1 установлены вихреобразователи 2, выполненные в виде асимметрично разрезанных вдоль оси цилиндров, две трети открытой поверхности которых являются рабочей поверхностью. Вихреобразователи 2 на третьей четверти высоты здания 1 переходят в закрытые каналы 3, направляющие потоки вихрей на лопасти 4 под углом 90°, которые через спицы 5 соединены с валом 6, а защитный козырек (не показан) образует рабочую камеру 7. Вихревой ветродвигатель работает следующим образом. Горизонтальная струя ветра входит в вихреобразователь 2, скользит по его вогнутой поверхности, превращаясь в автономный вихрь, поднимающийся вверх. Из открытой части вихреобразователя 2 вихрь входит в закрытый канал 3, по которому направляется в рабочую камеру 7 к лопасти 4, отклоняя последнюю. Отклонение лопасти 4 через спицу 5 приводит во вращение вал 6. Вращающийся вал 6 приводит во вращение электрогенератор (не показан), и вырабатываемая электроэнергия передается потребителю.

ФОРМУЛА ИЗОБРЕТЕНИЯ

Вихревой ветродвигатель, содержащий здание и вихреобразователи, отличающийся тем, что здание выполнено в виде круглого конуса, обращенного вершиной вверх, по наружному наклонному периметру установлены вихреобразователи, выполненные в виде асимметрично разрезанных вдоль оси цилиндров, две трети открытой поверхности которых являются рабочей поверхностью, причем вихреобразователи на третьей четверти высоты здания переходят в закрытые каналы, направляющие потоки вихрей на лопасти, под углом 90°, которые через спицы соединены с валом, а защитный козырек образует рабочую камеру.

Версия для печати
Дата публикации 30.01.2007гг
