НЕОБЫЧНЫЙ ГИДРОПРИВОД ДЛЯ ЭЛЕКТРОГЕНЕРАТОРА
Преодоление электромагнитного сопротивления
путем силы давления

Автор публикации: Зубков Александр Владимирович

  Оставьте комментарий

  Наблюдая за работой гидравлического насоса с ручным приводом мое внимание привлек тот факт, что при малых затратах энергии выполняется достаточно "большая" работа (прошу простить мое невежество в терминологии). Так вот, мне в голову пришла идея о создании гидропривода для электрогенератора (основание: за счет силы давления преодолевать обратное электромагнитное сопротивление).

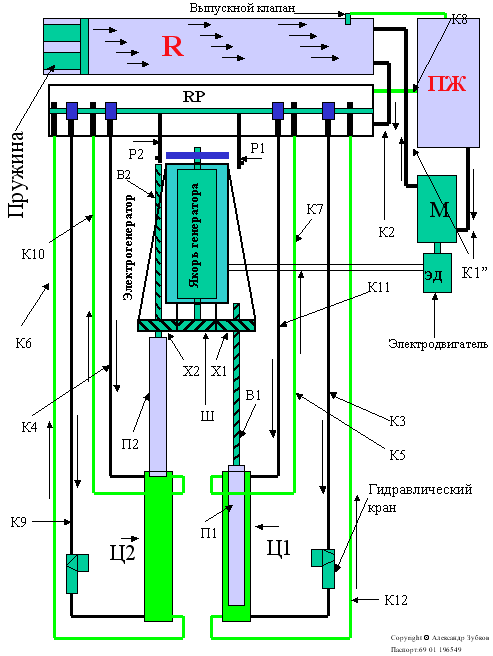

Гидропривод для электрогенератора.

Замкнутая цепь

Принцип:
в жидкостный ресивер (R) маслонасосом (М), с электроприводом (ЭД), через канал (К1”) подается жидкость (гидравлическое масло). При закачивании жидкости пружина сжимается, тем самым, создавая объем жидкости под давлением. Жидкость под давлением через канал (К2) подается в автоматический распределитель (RP) с распределительным валом с конусными полуоборотными кранами-клапанами.

Цепь готова к запуску

Запуск:
В автоматическом распределителе (RP) одновременно открываются впускной клапан гидравлического цилиндра (Ц1) в канале (К3), впускной клапан гидравлического цилиндра (Ц2) в канале (К4), выпускной клапан цилиндра (Ц1) в канале (К5) и выпускной клапан гидравлического цилиндра (Ц2) в канале (К6).

Действие:
Поршень (П1) цилиндра (Ц1) выходит из цилиндра (Ц1) и выдвигает вперед вал (В1). Вал (В1) выдвигаясь вперед создает круговое вращение храповика (Х1) (конструкция храповика по принципу юлы) и через шестерню (Ш) самовозбуждающегося генератора постоянного тока создает круговое вращение якоря, жидкость из цилиндра (Ц1), в свободном от давления состоянии, по каналу (К7) поступает в автоматический распределитель и оттуда, по каналу (К8) в приемник жидкости (ПЖ). Генератор, вырабатывает электрический ток и подает его на электродвигатель (ЭД) масленого насоса (М). Масленый насос (М) приведенный в движение электродвигателем (ЭД) подает жидкость в ресивер (R). Поршень (П2) цилиндра (Ц2) входит в цилиндр (Ц2) и увлекает за собой вал (В2). Вал (В2) проходя через храповик (Х2) не вызывает его вращения. Жидкость из цилиндра (Ц2) в свободном от давления состоянии, по каналу (К6) поступает в автоматический распределитель и оттуда, по каналу (К8) в приемник жидкости (ПЖ). Вал (В1), пройдя через храповик (Х1), упирается в рычаг (Р1) и переводит распределительный вал в положение 2, при котором: одновременно закрываются впускной клапан цилиндра (Ц1) в канале (К3), выпускной клапан цилиндра (Ц1) в канале (К7), впускной клапан цилиндра (Ц2) в канале (К4), выпускной клапан цилиндра (Ц2) в канале (К6), одновременно открываются впускной клапан цилиндра (Ц2) в канале (К9), выпускной клапан цилиндра (Ц2) в канале (К10), впускной клапан цилиндра (Ц1) в канале (К11), выпускной клапан цилиндра (Ц1) в канале (К12).
Действие завершено.

Версия для печати
Автор: Зубков Александр Владимирович
Паспорт: 69 01 196549

P.S. Материал защищён.
Дата публикации 23.09.2004гг
