PSGroove - FAQ для чайников PSGroove (взлом PS3)


На данный момент можно запускать игры скачанные с интернета которые находятся на флешке или внешнем и внутреннем жестком диске.

А в ближайшее время будет запуск с болванок, уже пишут софт.

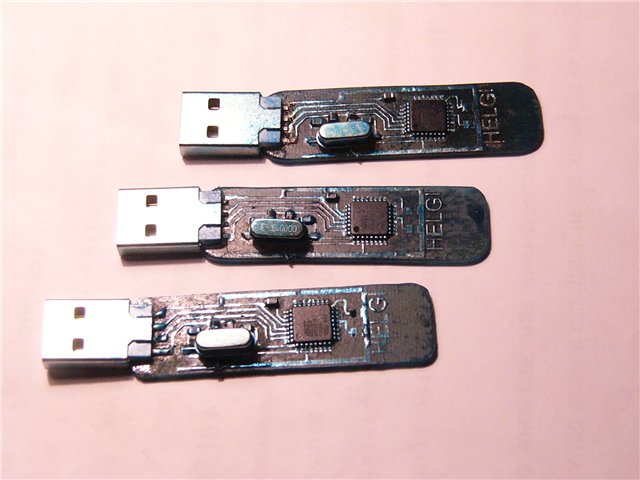

готовый psgroove


Постараюсь составить хоть какую-то инструкцию для тех, кто заинтересован джейлбрейком PS3. Речь пойдёт об open source решении – PSGroove. Чайникам всё это может показаться сложным, но поверьте, что всё на столько просто, что этот «взлом» кажется абсолютно нелепым.
Во-первых, стоит объяснить, как всё делается, и что же это такое.
Джейлбрейк осуществляется путём подключения специального устройства к USB порту PS3 и выполнения простых действий. Но вся магия происходит за счёт софта прошитого в этом USB девайсе, а не железа. Эту прошивку можно установить на одно из множества уже готовых устройств. Люди, которые дружат с паяльником, смогут собрать такое устройство самостоятельно, уложившить в 300 рублей.


Какое же железо поддерживается?
Чайникам лучше перейти сразу к следующему вопросу.
Прошивка устанавливается на микроконтроллеры семейства AVR с аппаратным USB. Вот список 100% рабочих АВРок:
- AT90USB162
- AT90USB646
- AT90USB647
- AT90USB1286
- AT90USB1287
- ATMEGA32U4
- Теоретически и многие другие.
Это означает, что сгодится любое USB устройство/плата, основанное на этих микроконтроллерах, будь то хоть кофеварка с USB портом.

Также есть порты на PIC18F2550, Nokia N900, Dingoo A320 и пр. Всё идёт к тому, что PSGroove портируют на всё, что только можно. Но я пишу только о том, что знаю. Поэтому в этой теме пойдёт речь только про AVR.


Какие готовые устройства гарантировано подходят?
Есть несколько популярных готовых решений. Но на момент написания этой статьи их уже практически невозможно купить - везде всё закончилось, что не удивительно. Итак, вам подойдут:
- Teensy (версии 1 или 2, а также Teensy Pins) – $18, заказ по Интернету тут:
http://www.pjrc.com/store/teensy.html
- Teensy++ (версии 1 или 2, а также Teensy++ Pins) – $24, заказ по Интернету тут:
http://www.pjrc.com/store/teensypp.html
- AT90USBKEY – можно купить и в Москве, дорого, но доступно:
http://www.einfo.ru/catalog/comp-112325.html
- AVR-USB162 – всего 500 рублей в Москве, возможна доставка почтой по России:
http://microsin.ru/content/view/685/44/
- USBTiny Mkii программатор - $28, у меня уже давно такой я очень доволен им, заказывать тут:
http://tom-itx.dyndns.org:81/~webpage/comm...merce_index.php

Если можете дополнить этот список - пишите.


Как собрать устройство самому?
Этот вопрос совсем не для чайников. Вам понадобится:
- Один из вышеперечисленных микроконтроллеров. Например, AT90USB162 – в московских магазинах он стоит от 150 до 250 рублей.
- Кварцевый резонатор на 8 или 16 мегагерц.
- Пара конденсаторов на 10 пФ. Впрочем, подойдут любые от 10 пФ до 22 пФ.
- Конденсатор на 1 мФ.
- Что-то для подключения к USB – USB штекер или miniUSB гнездо.
- Очень желательно: две кнопки для перевода устройства в режим обновления прошивки.
- Желательно: конденсаторы для стабилизации питания на 1мФ и 0.1мФ
- Желательно: резисторы на 22 Ом, для защиты. Можно и без них…
- По желанию: два светодиода для индикации работы и резисторы к ним от 200 Ом до 1000 Ом (зависит от светодиодов, лучше берите на 1000 Ом).
- Крайне необходимо: прямые руки. Микроконтроллер обычно в TQFP корпусе, под него желательно вытравить плату.

Вот мой вариант схемы (основан на Teensy):

user posted image

Прошивку под эту схему можно скачать тут: тыц.


Итак, у нас есть устройство. Как установить на него PSGroove?
В большинстве этих микроконтроллеров (включая AT90USB162) ещё на заводе установлен бутлоадер, который позволяет обновить прошивку без дополнительного оборудования. Дальнейшие инструкции написаны с расчётом на то, что у вас на компьютере Windows:
1) Скачайте и установите программу FLIP, ссылка: http://www.atmel.com/dyn/resources/prod_do...aller-3.4.1.exe
Другие версии есть тут: http://www.atmel.com/dyn/products/tools_ca...sp?tool_id=3886
2) Подключите ваше устройство к USB порту компьютера.
3) Нужно перевести устройства в режим обновления прошивки. Обычно это делается так: зажимаем кнопку HWB, нажимаем ресет, ждём несколько секунд, отпускаем HWB. На некоторых устройствах это сделано просто одной кнопкой (например, Teensy). Если таких кнопок на устройстве нет, то просто (да, это просто) замкните соответствующие контакты на землю.
4) Если предыдущий шаг выполнен верно, Windows обнаружит новое устройство. Установите для него драйвера, они лежат в папке «USB», которая находится в папке, куда вы поставили FLIP.
5) Запустите сам FLIP. Появится такое окно:


Я пронумеровал кнопки на рисунке для удобства.

6) На жмите кнопку с микросхемой (кнопка 1) и выберите вашу модель микроконтроллера. На моей схеме это AT90USB162. Если вы не знаете модель, то посмотрите на плату - она написана на микросхеме.
7) Нажмите кнопку с кабелем (кнопка 2), выберите "USB" и нажмите "Open". Если всё сделано правильно, то внизу справа появится "USB ON".
8) Нажмите левую кнопку с тетрадкой (кнопка 3) и выберите *.hex файл с прошивкой.
9) Проверьте, что галочки стоят как на рисунке - Erase, Program, Verify.
10) Нажмите кнопку "Run" (кнопка 4), пойдёт процесс. Обычно он занимает около секунды.
11) Если всё сделано правильно, то внизу слева появится надпись "Verify PASS", а огоньки рядом с галочками будут зелёными.

12) Готово! =) Отключите устройство от USB и подключите снова. В системе оно будет видеться только как USB хаб, ничего более. Это нормально.


Где брать прошивки? Какую выбрать?
Сразу скажу, что если вы хотите запускать бекапы игр, то вам нужна патченная прошивка PSGroove. Все ссылки я привожу на патченные версии.

Думаю, что начать стоит с исходного кода.

Скачать его можно тут: тыц.
Для компиляции нужно установить WinAVR: http://winavr.sourceforge.net/

Из исходников очень легко собрать прошивку под любой микроконтроллер семейства AVR, просто отредактируйте Makefile. Не забудьте правильно указать частоту, т.е. в соответствии с установленным кварцем. В других файлах легко можно изменить место и способ подключения светодиодов, если вам это нужно.
Если кто-то не знает: для компиляции прошивки нужно перейти в директорию, где лежит Makefile, и набрать в командной строке команду "make".

А для тех, кто ничего не понял, вот вам уже готовые прошивки для:
- AVR90USB162
- AT90USBKEY
- Teensy
- Teensy++
- Teensy2.hex
- Teensy2++
- USBTiny MKII

Одним архивом: тыц.

Ещё раз, для моей схемы, которая выше: тыц.

Если что, я проверял только под USBTiny MKII. Не будет работать - пишите. Я запросто мог ошибиться и что-то перепутать.


А как им пользоваться-то?
1) Отключаем питание PS3 выключателем сзади, затем включаем его назад.
2) Втыкаем в USB порт консоли наше устройство, если ещё не сделали этого.
3) Включаем PS3 кнопкой power и сразу же нажмите кнопку eject.
4) Если сработало, красный светодиод на PSGroove девайсе (если он есть) потухнет, а зелёный (опять же, если он есть) загорится.
5) Когда PS3 загрузится, зайдите в меню "игра". Там должны появиться новые пункты, включая "Install Package Files". С его помощью можно устанавливать хоумбрю программы с USB флешки. Например, "Backup Manager"
