WAVECOM: новые разработки на рынке беспроводной связи

Компания WAVECOM S.A. — мировой лидер в области разработки и производства беспроводных GSM/GPRS/CDMA-модулей в начале 2004 г. анонсировала новые передовые разработки, не имеющие аналогов на рынке беспроводной связи.

WAVECOM S.A. — динамично развивающаяся компания. Ее основное направление бизнеса — промышленные устройства беспроводной передачи данных в стандартах GSM/GPRS/CDMA. Деятельность WAVECOM — ориентирована прежде всего на научно-технические исследования и разработку новых моделей. Основные научно-исследовательские центры компании расположены во Франции, в Китае и США, а производство сосредоточено в Европе и Азии. Акции компании котируются на биржах NASDAQ и Nouveau Marche. Доходы рынка продаж промышленных GSM/GPRS/CDMA-модемов в 2003 г. составили 130 млн евро при росте 33 % по сравнению с 98 млн евро в 2002 г. В 2004 г. компания WAVECOM существенно расширила спектр предлагаемых решений, что позволит ей еще больше укрепить лидирующие позиции на рынке.

Сегодня GSM/GPRS/CDMA-модули WAVECOM успешно применяются в банкоматах и POS-терминалах, в системах удаленного контроля транспортных средств, в торговых автоматах, на АЗС, в производстве мобильных телефонов и карманных компьютеров, в измерительных, охранных и навигационных системах, в телемедицине, автомобильной электронике и других приложениях.

В текущем году компания WAVECOM разработала и начала производство новых инновационных беспроводных устройств. Одним из таких устройств является совмещенный GSM/GPRS/GPS-модуль WISMO Quik Q2501, ориентированный на применение в автомобильной промышленности. WISMO Quik Q2501 — уникальное устройство, объединяющее возможность передачи голоса и данных в режиме GSM/GPRS и функциональность GPS в одном миниатюрном модуле. Модель WISMO Quik Q2501 с размерами всего 58 х 32 х 6 мм и весом менее 15 г не имеет в настоящее время мировых аналогов. Расширенный рабочий температурный диапазон –35... + 85°С позволяет применять модемы серии Q2501 в неблагоприятных промышленных условиях.

WISMO Quik Q2501 — двухканальный GSM/GPRS-модуль (E-GSM/GPRS-900/1800 МГц), совместимый со стандартом ETSI GSM Phase 2+ (GSM/GPRS, класс 10) с памятью 32 Мбит Flash и 4 Мбит SRAM. Встроенный 16-канальный NMEA-0183 GPS-приемник обеспечивает высокую точность позиционирования. Гибкие режимы работы позволяют использовать GSM/GPRS- и GPS-функции как независимо друг от друга, так и совместно. Автономный режим работы предоставляет прямой доступ к данным GPS независимо от возможности соединения с сетью GSM; режим GSM Master связывает данные GPS с GSM. Управление модулем осуществляется с помощью набора из 550 AT-команд, для управления GPS-ресивером компания WAVECOM разработала специальный набор AT-команд.

Новая разработка содержит встроенный TCP/IP-стек, что позволяет устанавливать соединения типа TCP/IP, POP3 и SMTP без использования дополнительного программно-аппаратного комплекса. В модуле реализована возможность встраивания дополнительных приложений пользователя во flash-память модуля.

На 80-контактном разъеме модулей серии Q2501 объединены следующие выводы: электропитание, SIM-карта, параллельный (8-разрядный) аудио, клавиатура (5 строк/5 колонок), 2 SPI-шины, GPIO-интерфейс (6 GPIO / 4 GPO /1 GPI), АЦП/ЦАП , 1 LED, 2 RS-232 (GSM/GPRS), 2 RS-232 (GPS), навигационное счисление пути, синхроимпульс. Внешний вид WISMO Quik 2501 показан на рис. 1.

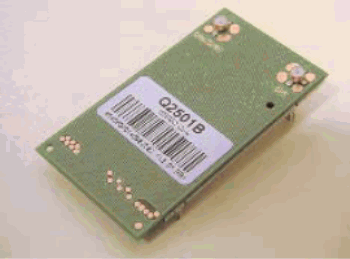

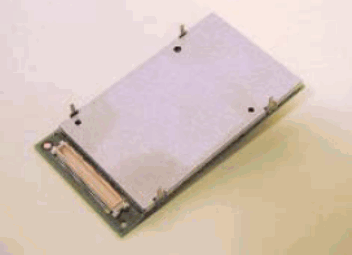

Внешний вид модуля WISМO Quik 2501Внешний вид модуля WISМO Quik 2501
Рис. 1. Внешний вид модуля WISМO Quik 2501

Основные технические характеристики модуля WISMO Quik Q2501

GSM-характеристики:

  • Двухдиапазонный встраиваемый GSM-модем (E-GSM-900/1800 МГц или E-GSM-900/1900 МГц);
  • полная совместимость со стандартом ETSI GSM 2+;
  • класс 4 (2 Вт @ 900 МГц);
  • класс 1 (1 Вт @ 1800/1900 МГц);
  • параметры питания:
    — ток потребления в режиме связи — 260 мА (GSM-900);
    — ток потребления в режиме связи — 100 мА (GSM-1800/1900);
    — ток потребления в дежурном режиме — 3,5 мА;
  • встроенный температурный датчик (управляется АТ-командами);
  • голосовая связь (режим GSM), GSM-передача данных/факс, SMS, EMS;
  • телефонная связь, аварийные вызовы;
  • режимы работы FR, EFR, HR;
  • эхоподавление и снижение шума;
  • полный дуплексный режим Hands Free;
  • GPRS-передача данных (класс 10);
  • поддержка PBCCH;
  • схемы кодирования: CS1-CS4;
  • дополнительные возможности GSM:
    — переадресация вызовов;
    — блокирование вызовов;
    — многосторонняя связь;
    — ожидание и удержание вызова;
    — идентификация вызова;
    — USSD.

GPS-характеристики:

  • ресивер: 16 каналов, L1 частота, C/A-кодировка;
  • точность позиционирования — 3 м;
  • время старта:
    — горячий старт — 3,5 с;
    — теплый старт — 33 с;
    — холодный старт — 41,5 с;
  • период синхронизации <1 с;
  • протоколы:
    — NMEA-0183 Input/Output;
    — UBX;
    — RTCM;
    — встроенная активная GPS-антенна (3 или 5 В).

Разъемы модуля WISMO Quik Q2501:

  • 2 отдельных антенных коаксиальных разъема для GSM/GPRS и GPS либо один универсальный;
  • разъем для подключения напряжения питания 3,6 В;
  • 80-контактный разъем, на который выведены GSM и GPS-интерфейсы.

GSM-интерфейс:

— интерфейс для SIM-карты;
— разъемы для подключения 2 микрофонов/2 динамиков;
— 2 SPI-шины;
— 10 вводов для подключения клавиатуры 5 строк х 5 колонок;
— 1 выход для зуммера;
— 1 светодиод;
— АЦП/ ЦАП;
— вводы/выводы общего назначения (6 — вводов/выводов, 4 — ввода, 1 — вывод);
— 2 интерфейса RS-232 (скорость передачи до 115 кбит/с).

GPS-интерфейс:

— 2 интерфейса RS-232 (скорость передачи до 115 кбит/с);
— навигационное счисление пути;
— синхроимпульс.

Модуль WISMO Quik Q2501 — полностью оптимизированная платформа, подходящая для применения в телеметрических системах, системах слежения, контроля автотранспорта, охранных системах, системах безопасности и многих других.

Новой разработкой, анонсированной WAVECOM в 2004 г., стал также модуль Q2400, дополняющий семейство WISMO Quik (рис. 2). Модуль WISMO Quik Q2400 предназначен для использования в простых приложениях, не требующих передачи больших объемов данных, а также для применения в беспроводных системах абонентского доступа Wireless Local Loop (WLL). Система Wireless Local Loop — это система наземной радиосвязи, реализующая фиксированный или ограниченно-мобильный беспроводной доступ абонентов к коммутатору телефонной сети общего пользования.

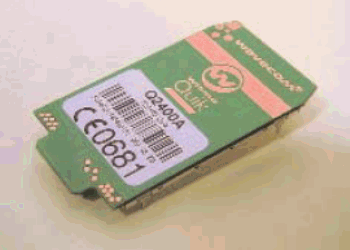

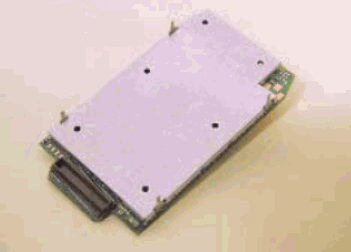

Внешний вид модуля WISMO Quik Q2400Внешний вид модуля WISMO Quik Q2400
Рис. 2. Внешний вид модуля WISMO Quik Q2400

Многие страны неудовлетворены спросом на телефонные услуги. Россия в целом имеет недостаточно развитую телекоммуникационную структуру: на 100 жителей приходится всего 19 абонентских линий. Для сравнения, в Америке это число в несколько раз больше. Поэтому все чаще беспроводные технологии используются для того, чтобы обеспечить новых абонентов высококачественными телефонными услугами по разумным ценам, особенно в регионах, где проводная телефонная инфраструктура перегружена, устарела или не существует. Беспроводные телефоны Local Loop позволяют операторам наземной линии связи расширить свои сети, а сотовым операторам поставлять услуги, отвечающие потребностям абонентов.

WISMO Quik Q2400 — двухканальный GSM-модуль (E-GSM-900/1800 МГц), который идеально подходит для применения в WLL, а также для простых приложений типа "точка-точка". Разработанный WAVECOM на основе надежного стека протокола GSM, модуль Q2400 гарантирует безаварийное функционирование в GSM-сетях.

Размеры модуля 58,4 x 32,2 мм позволяют встраивать его в небольшие устройства. Модуль поддерживает такие функции, как заряд батареи, календарь и часы реального времени, эхоподавление и снижение шума, цветной дисплей, полный стек протоколов GSM. 60-контактный разъем модулей серии Q2400 объединяет следующие выводы: электропитание, SIM-карта, последовательный интерфейс, аудио, клавиатура, LCD.

Для упрощения процесса разработки WAVECOM предлагает уникальный комплект разработчика Reference Design Package, который включает в себя модуль Q2400, полный пакет рекомендаций для разработки аппаратной части и описание возможностей программного обеспечения. С помощью открытой перепрограммируемой платформы OpenAT пользователи имеют возможность создавать гибкие экономичные решения под конкретные задачи и встраивать их во Flash-память модуля. Модуль WISMO Quik Q2400 — экономичное и надежное решение для российских потребителей.

Модемы WAVECOM выпускаются не только в виде модулей, но и в виде законченных полностью готовых к работе изделий в корпусе. Это уже хорошо знакомые российским разработчикам модели серий Integra, Fastrack. Модели линейки Fastrack — это устройства Plug & Play. Разработанные на базе модуля WISMO Quick модемы Fastrack оснащены светодиодным индикатором, антенным переключателем, драйвером RS-232, блоком питания с расширенными возможностями, что позволяет подключать модем непосредственно к COM-порту персонального компьютера. Модемы серии Fastrack в течение вот уже более 5 лет демонстрируют устойчивую и надежную работу в беспроводных сетях во всем мире.

На смену популярным моделям Fastrack M12XX WAVECOM предложил новую миниатюрную модель Fastrack M1306B. (рис. 3) Размеры терминала составляют всего 73 х 54 х 25 мм, что на 25 мм меньше моделей предыдущего поколения. Вес устройства составляет 82 г. Модем размещен в герметичном, ударопрочном металлическом корпусе, что позволяет использовать его в жестких промышленных условиях. В устройстве наряду с новой формой добавленны и новые возможности. Fastrack М1306В оснащен 2 входами/выходами общего назначения, которые могут быть мультиплексированы с I2C-шиной для подключения внешних устройств. Также в модеме реализовано свойство автоматического отключения питания подачей сигнала на последовательный порт. Это свойство делает возможным программирование режима сохранения энергии, что особенно важно для решений, применяющих внешнюю батарею питания.

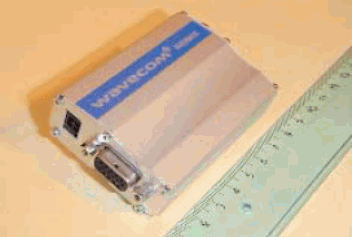

Внешний вид модуля Fastrack M1306B
Рис. 3. Внешний вид модуля Fastrack M1306B

Fastrack М1306В — двухдиапазонное устройство (E-GSM 900/1800 MГц), поддерживающее GPRS-класс 10. Модем оснащен встроенным стеком TCP/IP-протоколов. Также в модели реализована функция поддержки OpenAT, c помощью которой пользователь имеет возможность встраивать дополнительные приложения во flash-память модуля.

Модель Fastrack M1306B успешно прошла тестирование в рамках стандартов таких организаций как: Radio and Telecommunication Terminal Equipment (R&TTE), Global Certification Forum-Certification Criteria (GCF-CC), EMC.

Основные технические характеристики Fastrack M1306B:

  • двухдиапазонный GSM-модем (E-GSM-900/1800 МГц или E-GSM-900/1900 МГц);
  • полная совместимость со стандартом ETSI GSM 2+ (Normal MS);
  • класс 4 (2 Вт @ 900 МГц);
  • класс 1 (1 Вт @ 1800/1900 МГц);
  • параметры питания:
    — ток потребления в режиме связи — 140 мА (GSM-900);
    — ток потребления в режиме связи — 100 мА (GSM-1800/1900);
    — ток потребления в дежурном режиме — 5 мА;
  • голосовая связь (режим GSM):
    — телефонная связь;
    — аварийные вызовы;
    — режимы сжатия данных FR, EFR, HR;
    — кодовый набор DTMF;
  • GSM-передача данных/факс:
    — скорость передачи до 14 400 бит/с;
    — поддержка стандарта MNP2, V42.bis;
    — факс (класс 1, класс 2);
    — текст и протокол PDU;
    — связь MT/MO;
  • дополнительные возможности GSM:
    — переадресация вызовов;
    — блокирование вызовов;
    — многосторонняя связь;
    — ожидание и удержание вызова;
    — идентификация вызова;
    — USSD;
    — закрытый список пользователей;
    — прямое перенаправление вызова;
  • другие возможности:
    — открытая перепрограммируемая платформа OpenAT;
    — обслуживание телефонной книги ME+SIM;
    — фиксированные номера;
    — SIM-карта с возможностью блокировки на одного провайдера услуг связи;
    — часы реального времени (RTC);
    — будильник;
    — возможность обновления программы посредством протокола Xmodem;
    — набор символов UC32;
  • интерфейсы:
    — интерфейс SIM (3В или 5В SIM)
    — RS-232 и аудио через 15-контактный разъем mini sub-D, поддерживающий: автовыключение подачей сигнала на последовательный порт; скорость от 300 до 115200 бод; автоматическое определение скорости;
    — 2 GPIO/I2C плюс источник питания, подключаемый с помощью разъема micro-FIT (4 контакта);
    — антенный соединитель SMA.

Модемы Fastrack имеют широкий спектр применений: от систем безопасности и телемедицины до телеметрических систем. Новый компактный модем Fastrack M1306B идеален для быстрой интеграции в приложения такого рода.

Заключение

Модемы WAVECOM зарекомендовали себя как надежные, безотказные устройства беспроводной передачи данных в GSM/GPRS/CDMA-режимах. Такой успех, безусловно, обеспечен передовыми темпами развития научно-технических разработок компании WAVECOM. Более подробную информацию о продукции WAVECOM можно найти на сайте http://www.wavecom.com.
