Методы экономии при ведении коммерческого учета воды и тепла

Существующие нормативные документы по учету часто противоречат друг другу, имеют много слабых мест. Так, Правила учета тепловой энергии и теплоносителя утверждены только в 1995 году, но уже сейчас многие специалисты признают, что они морально устарели. ГОСТ Р 51649-2000 «Теплосчетчики для водяных систем тепло-

снабжения. Общие технические условия» утвержден в 2000 году, но установленные в нем требования к испытаниям не выполняются. В частности, приборы не проходят испытания на электромагнитную совместимость. Ни один из испытательных центров не проводит предусмотренные ГОСТом испытания на предмет проверки защищенности от несанкционированного доступа в память приборов. Доказать же впоследствии, что потребитель сознательно искажает показания приборов, очень сложно.

Возможностей фальсификации существует достаточно много. Это связано с тем, что теплосчетчик достаточно сложен по устройству, алгоритмам работы, монтажу, эксплуатации.

Существует ряд способов коррекции показаний приборов. Наиболее простой способ иногда применяется владельцами приусадебных участков для снижения затрат на воду, расходуемую для полива. Потребитель покупает самый дешевый и ненадежный (по отзывам соседей и знакомых) водосчетчик, согласует его применение с поставщиком воды. В соответствии с отечественными стандартами минимальный расход, фиксируемый водосчетчиком, составляет 30 л/ч. Следовательно, кран открывается таким образом, чтобы расход составлял менее 30 л/ч. При этом счетчик вообще не фиксирует разбор воды, т. е. установив прибор, потребитель получает возможность законно не платить за воду: при расходе, например, в 20 л/ч можно получить за сутки 480 л чистой питьевой воды абсолютно бесплатно!

В городских квартирах жильцы практикуют немного более сложный способ. При монтаже счетчика требуется установка сетчатого фильтра с пробкой, которая не пломбируется, поскольку периодически требуется чистка фильтра. Потребитель вкручивает гибкий шланг (подводку) на место снятой сливной гайки фильтра и получает воду в обход счетчика. В случае прихода инспектора Водоканала для проверки счетчика (что случается весьма редко) достаточно вывернуть гайку шланга и поставить штатную пробку – для этого необходимо несколько минут.

Для такой же конструкции узла учета воды существует и более простой способ: к стакану сетчатого фильтра прикрепляется тонкая проволока и пропускается в трубу по ходу воды. Проволока тормозит вращение турбинки счетчика, и показания значительно занижаются.

Большинство применяемых сейчас водосчетчиков – так называемые «сухоходы». Они состоят из двух частей: турбинка, вращающаяся в воде, и счетный механизм, отделенный от турбинки герметичной перегородкой. На турбинке крепятся один или несколько маленьких магнитов. Вода вращает крыльчатку, под воздействием вращения магнитов за герметичной перегородкой вращается металлическое кольцо, вращение кольца передается на счетный механизм. Суть следующего способа занижения показаний – торможение крыльчатки путем установки наружных магнитов, положение которых определяется опытным путем.

Рассмотренные способы коррекции показаний водосчетчиков заставляют несколько по-иному относиться к положительным заключениям различных организаций о результатах их внедрения. Понятно, что если установить в жилом квартале квартирные счетчики воды, то сумма их показаний (например, за месяц) будет меньше расчетной величины, определенной по соответствующим нормативам. Это не подвергается сомнению. Однако ни в одном из отчетов, ни в одной из многочисленных статей авторы не встречали упоминания о том, что где-то после установки квартирных водосчетчиков уменьшилось общее водопотребление города, района, поселка. На практике одновременно с внедрением водосчетчиков растет небаланс между результатами учета отпуска и потребления, и рассмотренные выше манипуляции с приборами вынужденно списываются на потери в распределительных сетях.

Более разнообразны способы корректировки показаний тепло-счетчиков. Теплосчетчик состоит из трех основных блоков: расходомер, термопреобразователи, тепловычислитель, – и корректировки возможно вносить, манипулируя любым из блоков.

Тахометрические расходомеры теплосчетчиков имеют те же варианты корректировки, что и названные выше для водосчетчиков.

Электромагнитный расходомер конструктивно состоит из двух магнитных катушек, установленных под и над трубой, двух измерительных электродов, расположенных горизонтально. На катушки подается переменное напряжение известной частоты и формы. С электродов снимается сигнал, пропорциональный расходу жидкости. Для корректировки показаний прибора снаружи датчика расхода устанавливаются дополнительные магнитные катушки, напряжение на которые подается в противофазе напряжению катушек прибора. Таким образом подавляется полезный сигнал и занижаются показания. К счастью, этот способ пока не получил широкого распространения, т. к. требует определенной квалификации исполнителя.

Вихревой расходомер конструктивно состоит из треугольной призмы, вертикально установленной в трубе, измерительного электрода, вставленного в трубу далее по течению жидкости, и установленного снаружи трубы постоянного магнита. Манипуляции сводятся к искажению магнитного поля постоянного магнита расходомера. Для этого применяют набор постоянных магнитов.

Их расположение выбирают опытным путем. Таким способом возможно значительно поднять нижнюю границу диапазона измерений прибора. Другой способ занижения показаний вихревых расходомеров – завихрение и закручивание потока воды, например, смещением при монтаже прокладки между фланцами прибора и трубопровода.

Несложный, но эффективный способ занижения показаний теплосчетчика связан с работой термопреобразователей. Они устанавливаются в подающий и обратный трубопроводы и подключаются линиями связи к тепловычислителю. Подключив параллельно термопреобразователю, установленному на подающем трубопроводе, резистор с переменным сопротивлением, можно занизить температуру подаваемой из теплосети воды. Причем величина требуемой «экономии» регулируется подбором сопротивления резистора.

Способ отмотки счетчика воды с помощью пылесоса

При монтаже счётчика обычно перед ним устанавливается сетчатый фильтр с пробкой, который не пломбируется. Время от времени его приходится чистить. К этому моменту удобно приурочить "отмотку" счётчика. Идея проста -- пропустить через счётчик поток чего--либо (желательно бесплатного) в обратную сторону. Используем для этого воздух. Итак, закрываем вентиль перед фильтром и снимаем пробку с фильтра.

Берём пылесос, вставляем его шланг в выходное отверстие (если конструкция пылесоса это допускает) и "продуваем" его, например, в окно (для удаления пыли).

Открываем кран на смесителе и подсоединяем к нему шланг от пылесоса. Место соединения можно уплотнить, например, намотав тряпку на излив смесителя или зажав место соединения рукой. Часть воздуха придётся всё равно выпускать, чтобы не сжечь пылесос.

Включаем пылесос и крутим счётчик назад. Скорость регулируем, выпуская часть воздуха в месте присоединения шланга пылесоса к крану. Это надо делать обязательно, иначе пылесос может сгореть от недостатка воздуха для охлаждения двигателя. На отечественных кранах может не сработать, так как у них прокладка крепится к штоку свободно и может действовать как обратный клапан.

Такой способ применим, если пылесос старого типа. Новые могут только "всасывать". В этом случае подключаем его к фильтру вместо пробки. Придётся только следить, чтобы не "насосаться" воды, оставшейся в трубах. Иначе пылесос выйдет из строя. Чтобы избежать этого можно использовать разделительный сосуд. Для этого берём банку, закрываем её полиэтиленовой крышкой, в крышке делаем два отверстия. В одно должен плотно вставляться шланг от пылесоса (неглубоко), в другое также плотно шланг, идущий к фильтру (этот шланг вставляется почти до дна банки). Теперь вода, случайно оставшаяся в трубе, будет собираться в банке, а в пылесос пойдёт чистый воздух.  (Анна 03.01.05)

Способ остановки счетчика воды с помощью магнита

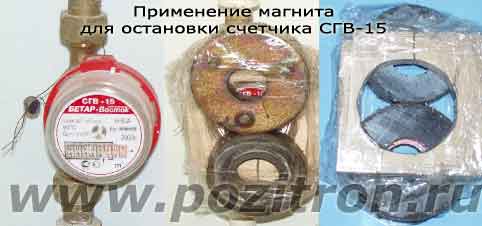

применение магнита для остановки счетчика СГВ-15

Применение магнита для остановки счетчика воды СГВ-15. Два магнита от динамиков приклеенные к пластине с отверстием которым весь девайс одевается на корпус счетчика. Испытано что магниты, используемые в жёстких дисках компа более сильные и установленные просто на стеколо напротив оси (просто приложенные) вообще останавливают счётчик.


Created/Updated: 20.08.2018
