Руководство MIT по открыванию замков отмычкой
Глава 9 - Распознавание и использование особенностей замка
Замки имеют широкий набор механических особенностей и дефектов, которые как способствуют вскрытию, так и затрудняют его. Если замок не реагирует на прочесывание, он, вероятно, обладает одной из особенностей, рассматриваемых в этой главе. Чтобы открыть замок, надо определить эту особенность и применить рекомендуемый метод. Упражнения помогут Вам развить механическую чувствительность и ловкость, необходимые для обнаружения и использования разнообразных особенностей.
Глава 9.1 В какую сторону поворачивать
Очень обескураживает, когда в течение длительного времени Вы пытаетесь вскрыть замок и вдруг обнаруживаете, что Вы вращали цилиндр не в ту сторону. Если Вы поворачиваете цилиндр в неправильном направлении, он вращается до того момента, пока либо не застопорится, либо не прокрутится 180 градусов, после чего направляющие штифты входят в ключевой паз (см. 9.11). В разделе 9.11 также объясняется, как повернуть цилиндр более чем на 180 градусов, если это необходимо для того, чтобы полностью выдвинуть засов. Когда цилиндр поворачивается в правильном направлении, Вы должны почувствовать дополнительное сопротивление, когда цилиндровый кулачок вступает во взаимодействие с пружиной засова.
Выбор правильного направления вращения цилиндра зависит не от замка, а от засовного механизма. и здесь есть несколько общих правил. Дешевые навесные замки открываются, когда цилиндр поворачивается в любом направлении, и поэтому Вы можете выбирать направление, наиболее удобное для рычага. Все навесные замки производства фирмы Master можно открыть, поворачивая их цилиндры в любом направлении. Навесные замки компании Yale открываются только тогда, когда цилиндр вращается по часовой стрелке. Двухцилиндровые замки компании Yale обычно открываются с помощью поворачивания нижней части ключевого паза (т. е. плоской кромки ключа) в направлении, противоположном ближайшему дверному косяку. Это же правило относится и к одноцилиндровым замкам. См. рис. 9.1. Замки, приделанные к дверной ручке, обычно открываются по часовой стрелке. Замки от письменных столов и картотек также имеют тенденцию открываться по часовой стрелке.
Когда Вам попадается новый тип замкового механизма, постарайтесь повернуть цилиндр в обоих направлениях. В правильном направлении цилиндр застопорится штифтами, поэтому будет ощущение, что цилиндр стопорится чем-то мягким. В неправильном направлении цилиндр застопорится металлическим ушком, здесь возникнет ощущение стопорения чем-то твердым.

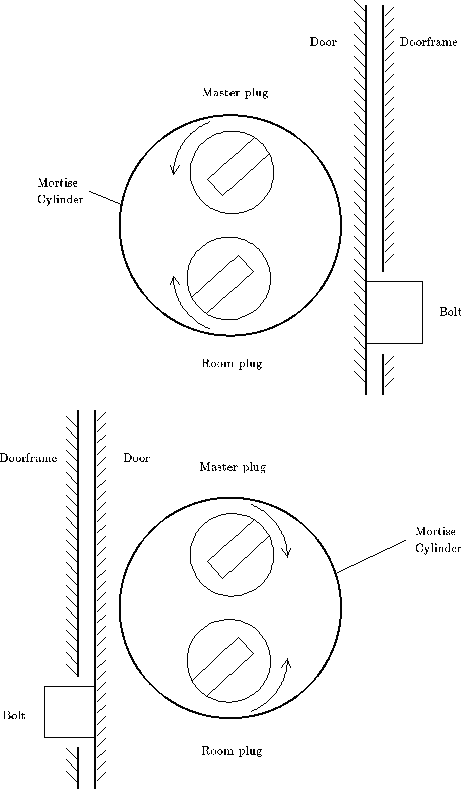

Рис. 9.1. Направление вращения цилиндра.
Глава 9.2 Как далеко поворачивать
Вопрос о том, насколько далеко поворачивать цилиндр, возникает сразу же после вопроса, в каком направлении его поворачивать. Для вскрытия замков от письменных столов и картотек обычно требуется менее четверти (90 градусов) полного оборота. При открытии замка от письменного стола старайтесь не допустить защелкивания цилиндра в открытом положении. Замки, приделанные к дверным ручкам, также имеют тенденцию открываться с менее чем четвертью полного оборота цилиндра. Замки, не приделанные к дверной ручке, обчно требуют пол-оборота цилиндра. Чтобы открыть ригельные механизмы, иногда требуется почти полный оборот цилиндра.
Поворот цилиндра более чем на 180 градусов трудноосуществим, т.к. направляющие входят в нижнюю часть ключевого паза. См. раздел 9.11.
Глава 9.3 Сила тяготения
Вскрытие замка с пружинами вверху отличается от вскрытия замка с пружинами внизу. И причина этого очевидна. Удобной особенностью замка с пружинами внизу является то, что сила тяжести удерживает ключевые штифты непосредственно после их проталкивания. Когда на протолкнутые штифты можно уже не обращать внимания, гораздо легче найти и обработать остающиеся непротолкнутые штифты. Также легче проверить легкую упругость правильно протолкнутого штифта. Когда пружины расположены вверху, то после того, как направляющие штифты будут протолкнуты за линию вращения, ключевые штифты опустятся благодаря силе тяжести. В этом случае индикатором протолкнутого штифта является ключевой штифт, который легко поднимается и не пружинит. Протолкнутые штифты также торохтят, когда Вы проводите по ним отмычкой, поскольку на них не оказывает давление направляющие штифты.
Глава 9.4 Штифты не проталкиваются
Если Вы прочесываете замок и штифты не проталкиваются даже при различных величинах вращательного момента, который Вы придаете цилиндру, это значит, что какой-то штифт протолкнут неправильно и не дает протолкнуться остальным штифтам. Возьмем замок, штифты которого проталкиваются, начиная с заднего и кончая передним. Если самый задний штифт протолкнут неправильно (выше или ниже необходимого) (см. рис. 9.2), вращение цилиндра недостаточно для того, чтобы другие штифты вошли в соприкосновения со стенками штифтовых отверстий. Распознать неправильно протолкнутый задний штифт трудно, т.к. упругость передних штифтов затрудняет возможность почувствовать, как правильно протолкнутый штифт слегка поддает. Главным признаком такой ситуации является проталкивание остальных штифтов только в том случае, когда Вы придаете цилиндру очень большой вращательный момент.
Если Вы попали в такую ситуацию, ослабьте вращающий момент и начните сначала, сконцентрировав внимание на задних штифтах. Попробуйте небольшое и умеренное давление отмычкой, либо большой вращательный момент и большое давление отмычкой. Постарайтесь почувствовать щелчок, который раздается, когда штифт достигает линии вращения и цилиндр слегка вращается. Если Вы пользуетесь жестким рычагом, щелчок почувствовать легче.
Глава 9.5 Эластическая деформация
При вскрытии замков процедуры проводятся на расстояниях, измеряемых тысячными долями сантиметра. В пределах таких расстояний металлы ведут себя как пружины. Ничтожного усилия достаточно для сжатия, а при прекращении воздействия силы металл, подобно пружине, возвращается в исходное положение.
Деформацию можно использовать, если Вы хотите сделать так, чтобы сразу несколько штифтов вошли в соприкосновение со стенками штифтовых отверстий. Например, вскрытие замка, штифты которого проталкиваются от переднего к заднему, происходит медленно, так как за один раз проталкивается только один штифт. Это тем более справедливо. если Вы оказываете давление только при извлечении отмычки из замка. При каждом прохождении отмычки проталкивается самый передний штифт, который соприкасается со стенкой отверстия. Требуется много прохождений, чтобы протолкнуть все штифты. Если порядок предпочтения в проталкивании штифтов не слишком строгий (т.е. ось отверстий в цилиндре слегка не совпадает с осевой линией цилиндра), Вы можете, придав цилиндру дополнительный вращательный момент, протолкнуть несколько штифтов за раз. В принципе, вращательный момент оказывает такое воздействие на цилиндр, что его передняя часть деформируется в несколько большей степени, чем его задняя часть. При придании цилиндру незначительного вращательного момента его задняя часть остается в первоначальном положении, но при значительном вращательном моменте передние штифтовые пары деформируются в достаточной степени для того, чтобы задняя часть цилиндра могла вращаться и, таким образом, задние штифты вошли в соприкосновение со стенками штифтовых отверстий. При придании цилиндру дополнительного вращательного момента одного воздействия отмычкой может оказаться достаточно для проталкивания нескольких штифтов, и замок быстро открывается. При излишнем вращательном моменте уже возникают трудности.
При придании цилиндру большого вращательного момента передние штифты и штифтовые отверстия могут деформироваться в такой степени, которая сделает невозможным правильное проталкивание штифтов. В частности, первый штифт обычно проталкивается слишком низко. На рис. 9.2 показано, как избыточный вращательный момент может деформировать нижнюю часть направляющего штифта, и ключевой штифт не сможет дойти до линии вращения. Если первый штифт не поддается, Вы попали в такую ситуацию. Правильно протолкнутые штифты пружинят, если на них слегка нажать. Неправильно протолкнутые штифты не пружинят. Выход из такой ситуации - сильно нажать на первый штифт. Может быть, понадобится слегка ослабить вращательный момент, но если Вы ослабите его слишком сильно, то во время резкого снижения давления, оказываемого на первый штифт, уже протолкнутые штифты вернутся в исходное положение и их надо будет проталкивать заново.
Также возможна деформирмация верхней части ключевого штифта. Ключевой штифт зажимается между цилиндром и корпусом и фиксируется. В этом случае говорят, что штифт протолкнут слишком высоко.
Глава 9.6 Люфт цилиндра
Цилиндр удерживается в корпусе благодаря тому, что спереди он шире отверстия, а сзади находится кулачок, который крупнее отверстия. Если кулачок установлен неправильно, цилиндр может слегка двигаться вдоль своей оси. При воздействии отмычки, направленном наружу, цилиндр смещается вперед, а если при воздействии отмычки Вы оказываете давление внутрь, цилиндр сместится назад.
Проблема люфта цилиндра состоит в том, что направляющие штифты после проталкивания соприкасаются с задней поверхностью стенки штифтового отверстия, а не с боковыми поверхностями. При нажатии на цилиндр вовнутрь направляющие штифты выпадают. Этот дефект можно выгодно использовать, если Вы будете применять давление отмычкой только тогда, когда она будет либо входить, либо выходить из цилиндра. Также для предотвращения движения цилиндра вперед его можно удерживать пальцем или рычагом.

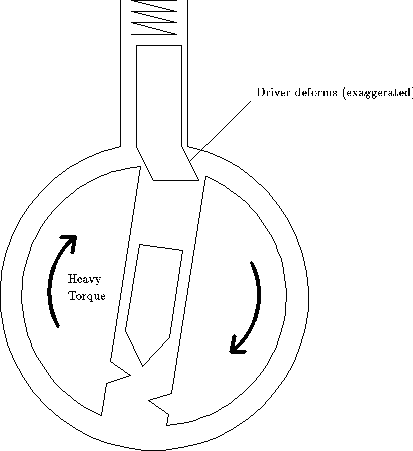

Рис. 9.2. Неправильное проталкивание направляющего штифта, вызванное эластической деформацией.
Глава 9.7 Диаметр штифта
Когда штифты в паре имеют различные диаметры, реакция этой пары на давление отмычки будет необычной.
Верхняя часть рис. 9.3 показывает штифтовую пару, в которой диаметр направляющего штифта больше, чем ключевого штифта. При поднятии штифтов давлению отмычки противодействуют трение и сила пружины. Как только направляющий проходит линию вращения, цилиндр вращается (пока какой-нибудь другой штифт не войдет в спорикосновение со стенокой штифтового отверстия), и единственным сопротивлением движению является сила пружины. Если ключевой штифт достаточно мал и цилиндр вращается незначительно, ключевой штифт может войти в корпус, не соприкасаясь с какой-либо его частью. Другой штифт соприкасается со стенкой отверстия, и опять единственным сопротивлением движению является сила пружины. Это отношение показано в нижней части рис. Обычно со штифтами все нормально сначала, но затем в замке раздается щелчок и штифт начинает пружинить. Узкий ключевой штифт можно протолкнуть полностью в корпус, и он не потеряет своей упругости, но когдя Вы перестанете оказывать давление отмычкой, ключевой штифт упадет в первоначальную позицию, а крупный направляющий штифт удержится на краю отверстия цилиндра.
Проблема с большим направляющим штифтом заключается в том, что ключевой штифт имеет тенденцию застревать в корпусе, в то время как какой-то другой штифт проталкиается. Представьте себе, что соседний штифт проталкивается, и вращения цилиндра достаточно для того, чтобы узкий ключевой штифт соприкоснулся со стенкой отверстия. Если отмычка нажимала на узкий ключевой штифт одновременно со штифтом, который протолкнулся, тогда узкий ключевой штифт останется в корпусе и застрянет при вращении цилиндра.
Читателю предлагается самому выяснить, что присходит, если диаметр ключевого штифта больше диаметра направляющего.
Глава 9.8 Зенкованные отверстия и закругленные штифты
Некоторые изготовители замков (например, Yale), зенкуют кромки отверстий цилиндра и/или закругляют концы ключевых штифтов. Благодаря этому замок меньше подвергается износу. Также это может как облегчить, так и затруднить его вскрытие отмычкой. Признаком замка с такими характеристиками является то, что протолкнутые штифты сильно поддают. См. рис. 9.4. То есть, расстояние между высотой, на которой направляющий штифт цепляется за край отверстия цилиндра и высотой, на которой ключевой штифт ударяет по корпусу, больше (иногда до одной шестнадцатой дюйма), когда отверстия цилиндра отзенкованы или штифты закруглены. Когда ключевой штифт двигается между этими двумя высотами. единственным сопротивлением движению будет сила пружины. Не будет никакого трения о стенки. Это соответствует падению силы на рис. 5.5.
Чтобы открыть замок с отзенкованными отверстиями цилиндра, требуется более тщательное прочесывание, чем для замка с неотзенкованными отверстиями, потому что направляющие штифты проталкиваются и устанавливаются на скосе, а не на поверхности цилиндра. Цилиндр не поворачивается, если один из направляющих штифтов установлен на скосе. Чтобы убрать направляющий штифт со скоса и установить его на поверхности цилиндра, необходимо повторное воздействие на ключевой штифт. На рис. 9.5 а протолкнут левый направляющий штифт. Направляющий установлен на скосе, а нижняя пластина смещена достаточно для того, чтобы правый направляющий штифт коснулся стенки отверстия. Рис. 9.6 b показывает, что происходит после проталкивания правого направляющего штифта. Нижняя пластина еще больше смещается вправо, и левый направляющий штифт зажимается между скосом и верхней пластиной. Он установлен на скосе. Чтобы открыть замок, нужно протолкнуть левый направляющий штифт на поверхность цилиндра. Как только этот направляющий протолкнут, нижняя пластина может сместиться, и правый направляющий штифт установится на скосе.
Если Вы вскрываете замок с отзенкованными отверстиями цилиндра и Вам кажется, что все штифты протолкнуты, а замок все же не открывается, Вам нужно ослабить вращательный момент и продолжить прочесывание штифтов. Ослабленный вращательный момент облегчит смещение штифтов со скосов. Если при уменьшении вращательного момента проолкнутые штифты выпадают, попробуйте увеличить вращательный момент и давление отмычки. При увеличении усилия старайтесь не протолкнуть в корпус некоторые ключевые штифты.

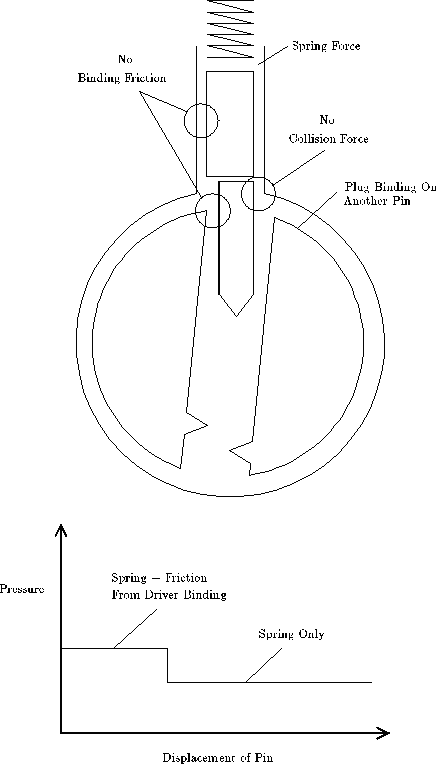

Рис. 9.3. Направляющий штифт шире ключевого штифта.

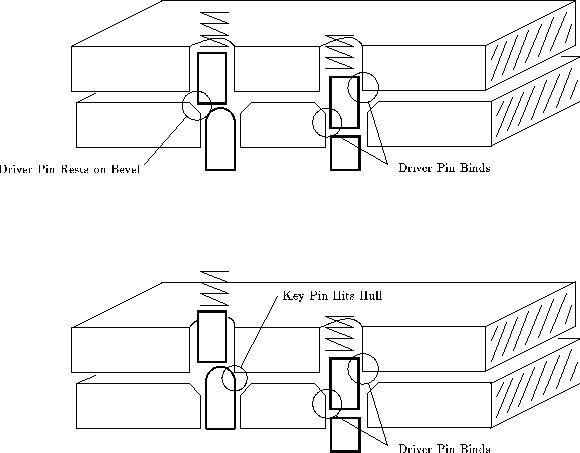

Рис. 9.4. Зенкованные отверстия цилиндра и закругленные штифты.
Глава 9.9 Грибовидные направляющие штифты
Обычно для того, чтобы затруднить вскрытие замков, их производители видоизменяют направляющий штифт. Самые используемые виды: грибовидный, катушковидный, пильчатый, см. рис. 9.7. Эти формы предназначены для того, чтобы штифты нельзя было достаточно высоко протолкнуть. К этим направляющим нельзя применять так называемые вибрационное вскрытие (см. раздел 9.12), но они лишь слегка усложняют метод вскрытия прочесыванием и метод "один-штифт-за-раз" (см. гл. 4).

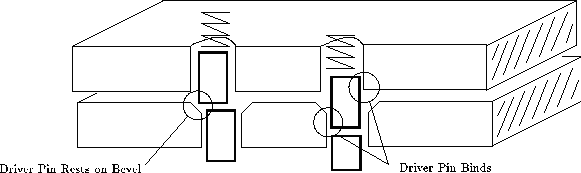

Рис. 9.5 (a).

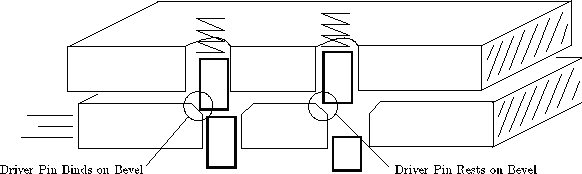

Рис. 9.6 (b).
Если при открытии замка отмычкой цилиндр не поворачивается после нескольких градусов и ни один из штифтов не проходит дальше, это является признаком того, что направляющие в этом замке являются фигурными. Обычно на линии вращения стопорится кромка направляющего. См. нижнюю часть рис. 9.7. Грибовидные и катушковидные направляющие часто встречаются в замках производства Russwin, и в замках, содержащих несколько промежуточных штифтов для мастер-ключа.
Вы можете узнать, в каком положении находятся грибовидные направляющие, придав цилиндру небольшой вращательный момент и нажав на каждый штифт. Штифты с грибовидными направляющими будут проявлять тенденцию возвращать цилиндр назад в полностью запертое положение. Нажимая на ключевой штифт, Вы нажимаете плоской поверхностью ключевого штифта на наклоненную нижнюю поверхность грибовидного направляющего. Это заставляет направляющий штифт выпрямиться, что, в свою очередь, высвобождает цилиндр. Эту процедуру Вы можете использовать для идентификации пар с грибовидным направляющим. Надавливайте на эти штифты, пока они не дойдут до линии вращения; даже если Вы в процессе упустите некоторые из других штифтов, снова протолкнуть их будет легче, чем штифты с грибовидными направляющими. В конце концов все штифты будет правильно протолкнуты за линию вращения.
Еще один способ узнать, в каком положении находятся грибовидные направляющие - плоской поверхностью отмычки надавить на все штифты приблизительно до половины их пути. Большинсто направляющих должны встать в запорное положение, и Вы можете их почувствовать.
Чтобы открыть отмычкой замок с фигурными направляющими, используйте меньший вращательный момент и большее давление. Частой ошибкой является слишком далекое проталкивание ключевых штифтов в корпус. Кстати, еще один способ вскрывать такие замки - плоской поверхностью отмычки протолкнуть штифты полностью и, придав цилиндру очень большой вращательный момент, удержать их там. Прочесыванием оказывая вибрацию на ключевые штифты, в то же самое время медленно ослабляйте вращательный момент. Ослабление вращательного момента ослабляет трение штифтов о стенки отверстий. Под воздействием вибрации и сопротивления пружины ключевые штифты устанавливаются ниже линии вращения.
Главное во вскрытии замков с фигурными направляющими - уметь определять неправильно протолкнутые штифты. Грибовидный направляющий, установленный на своей кромке, не обладает упругостью правильно протолкнутого направляющего. Практикуйтесь в распознавании этой разницы.
Глава 9.10 Мастер-ключи
Существуют ключи, которые открывают только единственный замок, и ключи, которые открывают ряд замков. Ключи от многих замков называются мастер-ключами. Чтобы замок мог открываться как обычным ключом, так и мастер-ключом, к некоторым штифтовым парам добавляется дополнительный штифт, который называется промежуточным штифтом. См. рис. 9.8. Промежуточный штифт создает два зазора в штифтовой паре, которые можно выровнять по линии вращения. Обычно простой ключ выравнивает верх промежуточного штифта с линией вращения, а мастер-ключ выравнивает с линией вращения его низ (это делается для того, чтобы нельзя было изготовить дубликат мастер-ключа по обычному ключу). В обоих случаях цилиндр свободно вращается.
Обычно замок с промежуточными штифтами легче открывается отмычкой. Они увеличивают количество возможностей для проталкивания каждого штифта, и благодаря им более вероятно открыть замок, пролкнув все штифты на приблизительно одинаковую высоту. В большинстве случаев в замке имеются только два или три промежуточных штифта. О наличие промежуточного штифта свидетельствуют два щелчка, которые Вы чувствуете, когда нажимаете на ключевой штифт. Если диаметр промежуточного штифта меньше, чем у направляющего и ключевого штифта, на значительном отрезке его пути Вы будете чувствовать упругость, так как промежуточный штифт при прохождении линии вращения не будет касаться стенки. Чаще промежуточный штифт крупнее направляющего штифта. Это можно распознать с помощью увеличения трения, когда промежуточный штифт проходит линию вращения. Поскольку промежуточный штифт крупнее направляющего, от также лучше зацепится за цилиндр. Если Вы будете проталкивать промежуточный штифт далее в корпус, Вы почувствуете сильный щелчок, после того как нижняяя часть промежуточного штифта пройдет линию вращения.
Промежуточные штифты могут вызвать серьезные проблемы. Если Вы придадите цилиндру большой вращательный момент, а отверстия цилиндра отзенкованы, промежуточный штифт может деформироваться и застрять на линии вращения. Промежуточный штифт также может выпасть в ключевой паз, если Вы повернете цилиндр на 180 градусов. Чтобы разрешить эту проблему, см. раздел 9.11.

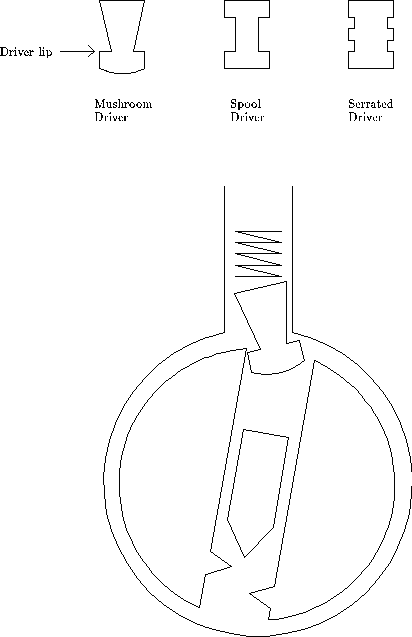

Рис. 9.7. Грибовидные, катушковидные и пильчатые направляющие штифты

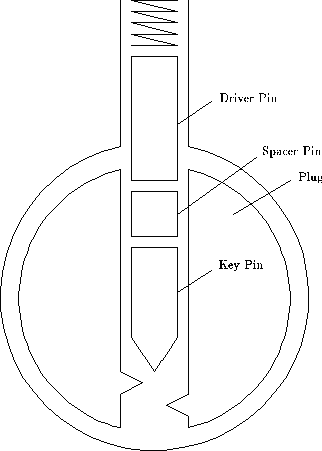

Рис. 9.8. Промежуточные штифты для мастер-ключей
Глава 9.11 Направляющий или промежуточный штифт входит в ключевой паз
На рис. 9.9 показано, как промежуточный или направляющий штифт может войти в ключевой паз, если цилиндр поворачивается на 180 градусов. Это можно предотвратить, поместив плоскую сторону отмычки в нижнюю часть ключевого паза до того как значительно поворачивать цилиндр. Если промежуточный или направляющий штифт все же входит в ключевой паз и не дает Вам повернуть цилиндр, плоской поверхностью отмычки вдавите промежуточный штифт обратно в корпус. Вам может потребоваться применить рычаг, чтобы ослабить любую силу, которая заставляет промежуточный или направляющий штифт тереться о стенку отверстия. Если это не срабатывает, попробуйте пройтись по направляющим штифтам заостренной стороной отмычки. Если промежуточный штифт полностью выпадает в ключевой паз, остается единственное - удалить его. Для этого подойдет изогнутый в форме крючка кусочек пружинной стали, также подойдет согнутая скрепка для бумаг, но только в том случае, если промежуточный штифт не заклинило.

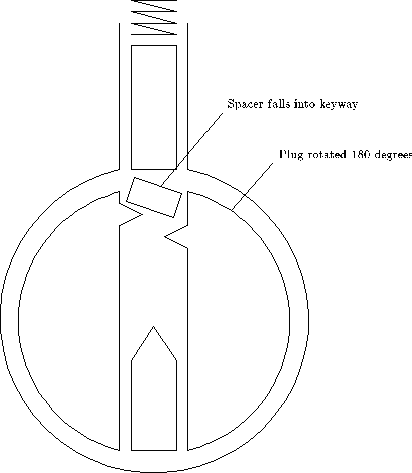

Рис. 9.9. Промежуточный или направляющий штифты могут оказаться в ключевом пазе
Глава 9.12 Вскрытие вибрацией
Метод вскрытия вибрацией заключается в создании большого зазора между ключевым и направляющим штифтами. Основной принцип знаком всем, кто когда-либо играл в биллиард. Когда киевой шар ударяет по другому шару прямо, киевой шар останавливается, а шар, по которому он ударил, начинает двигаться с той же скоростью и в том же направлении, что и киевой шар в момент удара. Теперь представьте себе устройство, которое ударяет по кончикам ключевых штифтов. Ключевые штифты передают импульс направляющим штифтам, которые "влетают" в корпус. Если Вы при этом придаете цилиндру небольшой вращательный момент, то, когда все направляющие штифты будут находиться над линией вращения, его можно будет повернуть.
Глава 9.13 Блокирующие диски
В недорогих замках на ящиках письменных столов вместо штифтов используются металлические диски. Рис. 9.10 показывает принцип работы таких замков. Форма этих дисков одинакова, различаются они только расположением прямоугольного выреза. Эти замки легко вскрыть, применяя правильные инструменты. Так как диски расположены близко друг к другу, полукруглая отмычка подойдет лучше, чем полуромбовидная (см. рис. А.1). Может быть, Вам понадобится еще рычаг с более узкой головкой. Вращательные моменты, придаваемые цилиндру, должны быть от умеренного к крупному.

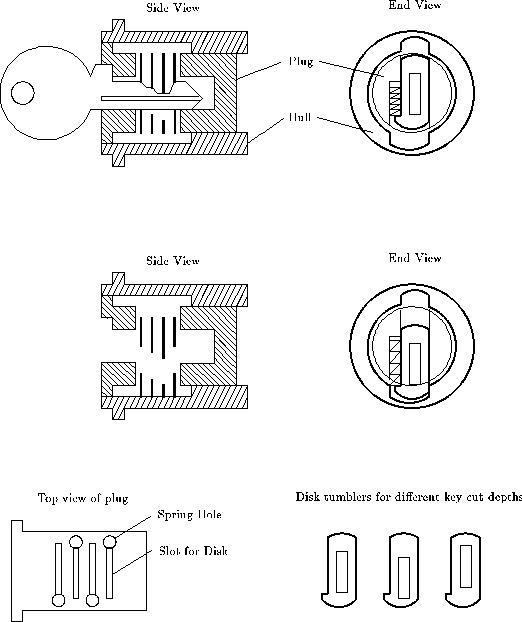

Рис. 9.10. Устройство замка с блокирующими дисками
