После поиска, как сделать глушитель сотовых телефонов, я нашел то, что искал в блоге от команды "Jammer Store Inc".

Прочитав ее, мне удалось сделать мой собственный глушитель мобильных.

Простите за некачественный перевод ;)

Данные самодельные устройства являются незаконными в некоторых странах, по этому, данную инструкцию вы используете на собсвенный страх и риск.

Технические Детали

Большенство сотовых телефонов используют стандарт мобильной связи GSM800, по этому, VCO (широкий осциллятор), настраиваем на 800 МГц частотный диапазон. Это может быть довольно трудно, настроить работу должным образом без некоторых навыков и хорошего инструмента тестирования, но в результате вы будете иметь эффективнуй VCO. (Many cell phones use GSM800 mobile standard to operate, thus my VCO (sweeping oscillator) is tuned to the 800MHz frequency range. It may be quite difficult to make this one to work properly without some skills and good testing tools, but in result you will have the efficient VCO.)

Я использую тактовй генератор на 45MHz, как генератор шума и помех. Это запускает локальный порт осциллятора, который находится в микшере. Сигнал идет из осциллятора и проходит через сопротивление сети на своем пути.Это позволяет ставить знак равенства между сопротивлением 45 МГц тактового осциллятора с сопротивлением порта микшера. (I used clock oscillator for 45MHz as the noise generator for this jammer. It drives the local oscillator port which is located at the mixer. The signal is going out from the local oscillator and passes through the impedance matching network along its way. This helps equate the impedance of 45MHz clock oscillator with the impedance of the mixer's port.)

Этот порт работает как RF вход сигнала помех. Радиочастотный сигнал проходит через выходной усилитель на мини-схему. Выходная мощность увеличивается на дополнительные 15-16dBm. Тогда выходной сигнал поступает на выход антенны RF. RF вход имеет также антенну. (This port acts like RF input of the signal jammer. The RF output signal passes through the amplifier on the mini-circuit. The output power is increased by additional 15-16dbm in this way. Then the output signal goes to the RF output antenna. RF input has the antenna too.)

Использование Глушилки

Почему я выбрал 45 МГц тактового генератора? Потому что GSM800 стандарты передаваемых и принимаемых сигналов всегда разделены точное количество частот и это то, что 45MHz. А теперь представьте: Пользователь телефона набирает кого-то и сигнал гаснет. Этот сигнал имеет частоту принимаемого сигнала сотового телефона, так сотового телефона пользователь будет слышать свой ??собственный голос в телефоне! :) (Why I chose 45MHz clock oscillator? Because GSM800 band transmitted and received signals are always separated by the exact number of frequency and it is that 45MHz. Now picture this: cell phone user dial someone and signal goes off. RF input antenna catches it and jammer modifies this signal and lets it go. This signal have a frequency of cell phone's received signal, so cell phone user would hear his or her own voice in a phone! :))

Я должен упомянуть, что именно этот глушитель сотовых телефонов может использован, чтобы блокировать сигнал клеточной автомобиля устройство слежения, которая фиксирует ваши GPS данные и отправляет его в некоторых плохих парней. И это, вероятно, может даже варенье некоторых IED сигналы, если они находятся под контролем мобильного телефона GSM800 группы. (I should also mention that this particular cell phone jammer might be used to block the signal of the cell-based car tracking device which records your GPS data and sends it to some bad guys. And it probably can even jam some IED signals if they are controlled by cell phone GSM800 band.)

Но я надеюсь, что не будет ситуации в этой жизни, когда эта функция будет необходима мне, или вам, или кому-то-либо еще. (But I hope that there be no situation in this life when that feature will be needed by me, or you, or anyone else.)

Фото и описания

Как сделать самодельный глушитель сотовых телефонов

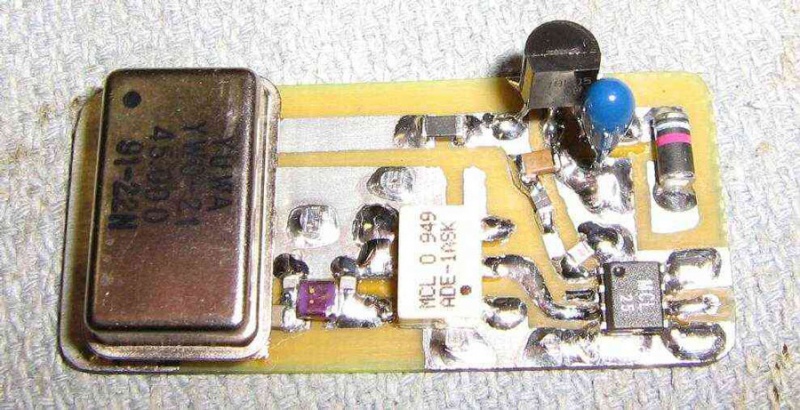

Подержанные смесителе первоначально был сделан для 600 МГц, но я изменил его немного, и она прекрасно работает на 800 МГц. (Used mixer was originally made for 600MHz but I modified it a little and it works perfectly for 800MHz.)

Как сделать самодельный глушитель сотовых телефонов

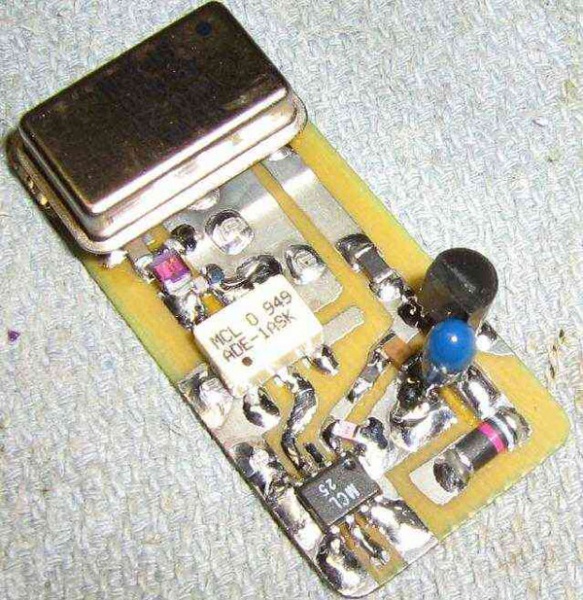

Усилитель делает фантастические вещи с выходной мощностью. Несмотря на это привлекает дополнительное питание, оно того стоит. (The amplifier makes fantastic thing with output power. Despite it draws additional power supply, it is worth it.)

Как сделать самодельный глушитель сотовых телефонов

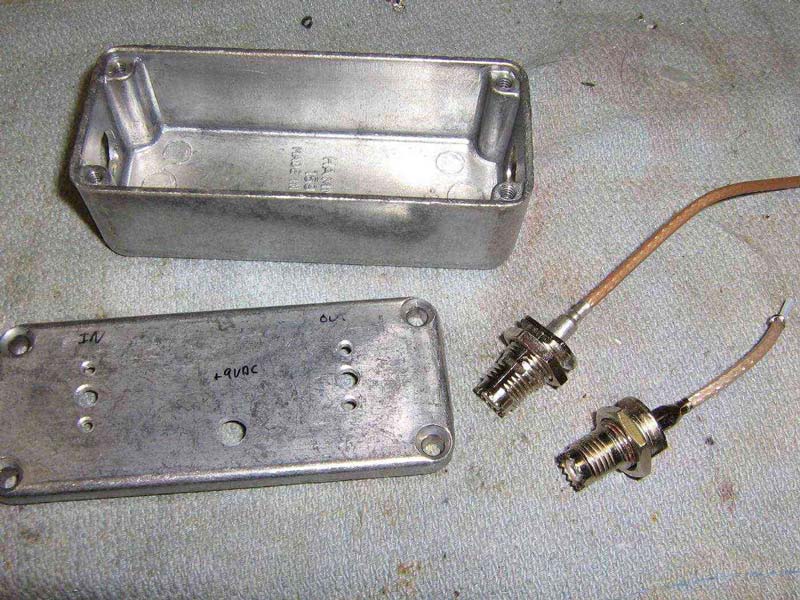

Jammer случае был сделан из старого окна из алюминия и UHF разъемы я взял из моих старых телефонов Motorola. (Jammer case was made from old aluminium box and UHF connectors I took from my old Motorola phone.)

Как сделать самодельный глушитель сотовых телефонов

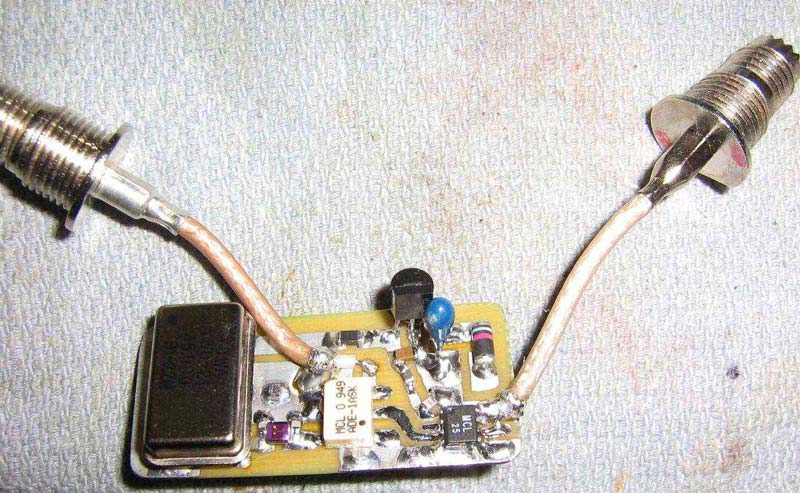

Эти разъемы должны быть припаяны к мини-схема работать должным образом. (Those connectors must be soldered to the mini-circuit to work properly.)

Как сделать самодельный глушитель сотовых телефонов

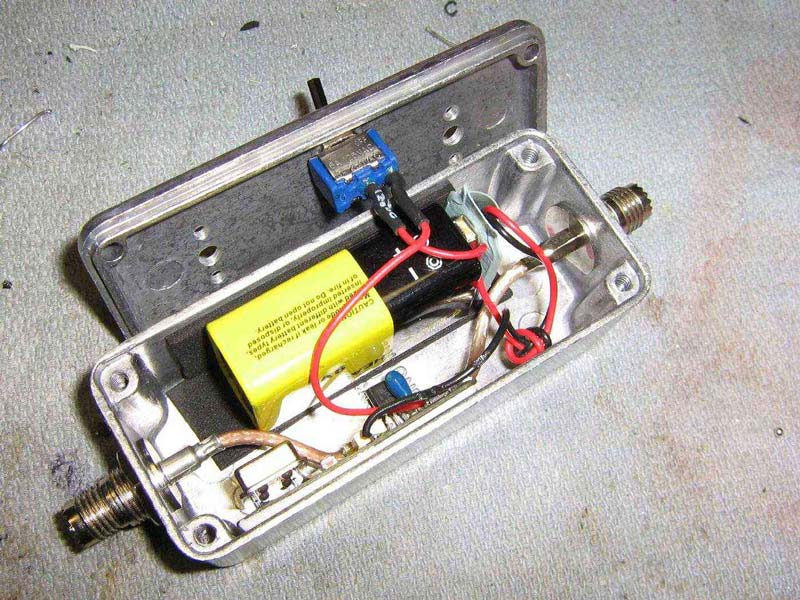

Для обеспечения этого мало помех сигнал девяти вольт батареи с регулятором напряжения вполне достаточно. Я отделил его от других электронных компонентов с пенопластом. (To supply this little signal jammer the nine volts battery with voltage regulator is enough. I have separated it from other electronic components with foam plastic.)

Как сделать самодельный глушитель сотовых телефонов

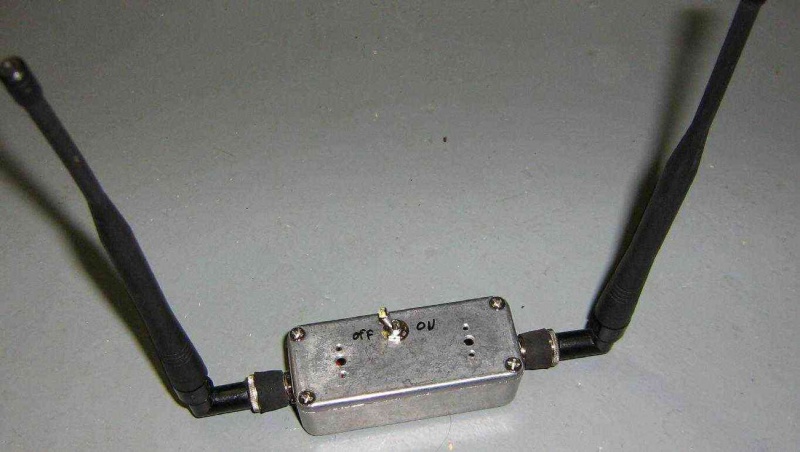

Не забудьте сделать выключатель питания для вашего нового творения. Ох, и приложить антенн UHF разъемы. (Don't forget to make a power switch for your new creation. Oh, and attach antennas to the UHF connectors.)

Как сделать самодельный глушитель сотовых телефонов

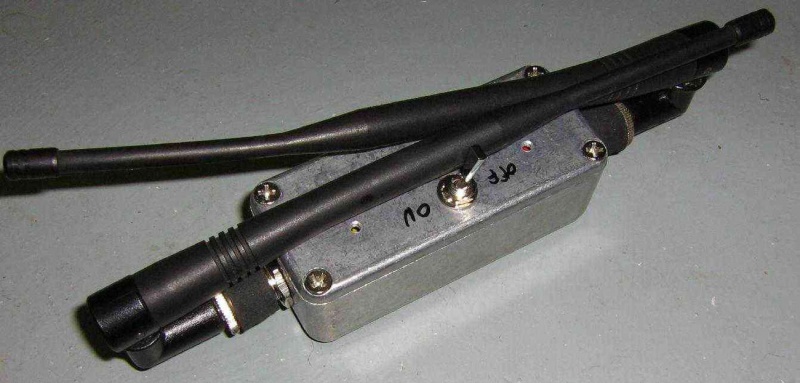

Так оно готово! Используйте его с умом;) (So it is ready! Use it wisely ;))

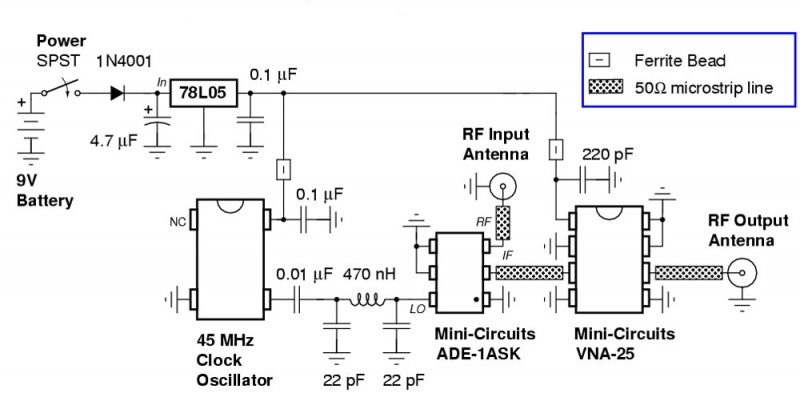

Схема глушилки

Как сделать самодельный глушитель сотовых телефонов
