Шпаргалка всіх портів комп'ютера
Порт (персонального) комп'ютера є інтерфейсом, призначеним для обміну інформацією між різними пристроями, як всередині самого комп'ютера, так і зовнішніми пристроями. Ці порти дозволяють підключати різноманітні периферійні пристрої, від клавіатур і мишей до принтерів, моніторів та зовнішніх накопичувачів, розширюючи функціональність комп'ютерної системи.
Для забезпечення зв'язку з периферійними пристроями до шини комп'ютера підключаються одна або декілька мікросхем контролера введення-виведення. Ці контролери відіграють ключову роль в обробці даних, що надходять від пристроїв введення (наприклад, клавіатура, миша) та виведення (наприклад, монітор, принтер), а також управлінні передачею даних між комп'ютером та зовнішніми пристроями.
Важливо зауважити, що сучасні комп'ютери зазвичай мають різні типи портів, забезпечуючи широкий спектр можливостей для підключення різних пристроїв. Кожен порт має свої унікальні характеристики та застосування, що дозволяє користувачам вибирати найбільш підходящий варіант залежно від їх потреб і вимог.
Вивчення основних типів портів комп'ютера та їх функціональності дозволяє краще зрозуміти принципи роботи комп'ютерних систем, а також правильно підключати та використовувати периферійні пристрої, що є важливим навичками для будь-якого користувача ПК.
У цій шпаргалці ми розглянемо кілька основних типів портів, їх особливості та застосування, щоб допомогти вам розібратися в багатоманітності інтерфейсів комп'ютера та правильно використовувати їх в повсякденному житті.
До персонального комп'ютера можуть підключатися інші додаткові пристрої (миша, принтер, сканер і інше). Підключення здійснюється через порти — спеціальні роз'єми на задній панелі.
Порти можуть бути паралельними (LPT), послідовними (COM) та універсальними послідовними (USB). По послідовному порту інформація передається поразрядно (повільніше) по малому числу проводів. До послідовного порту підключаються миша та модем. По паралельному порту інформація передається одночасно по великому числу проводів, відповідному числу розрядів. До паралельного порту підключається принтер та зовнішній жорсткий диск. USB-порт використовується для підключення широкого спектру периферійних пристроїв — від миші до принтера. Також можливий обмін даними між комп'ютерами.

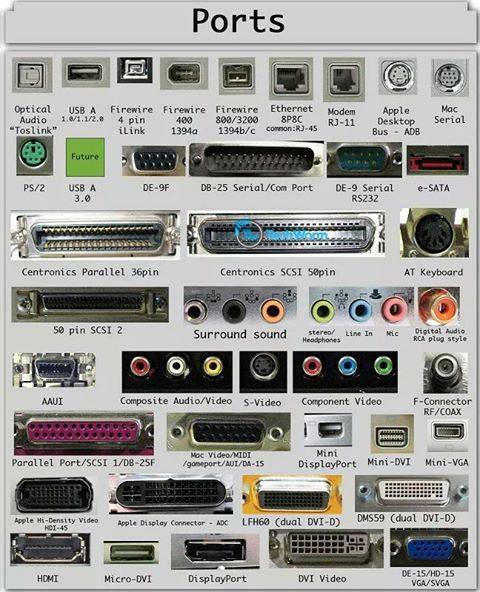

- Оптичний аудіопорт (Optical Audio): Використовується для передачі цифрового аудіосигналу по оптичному волокну, забезпечуючи високу якість звуку. Зазвичай використовується в аудіообладнанні, такому як ресивери та аудіосистеми домашнього кінотеатру.
- Toslink®: Це тип оптичного аудіопорту, що використовується для підключення аудіопристроїв, таких як ресивери, до джерел звуку, наприклад, телевізорів або комп'ютерів.
- USB A 1.0/1/4/810 і USB A 3.0: USB-порти, що використовуються для підключення широкого спектру пристроїв до комп'ютерів, включаючи клавіатури, миші, принтери, флеш-накопичувачі та багато іншого. Версія 3.0 забезпечує вищу швидкість передачі даних порівняно з більш старими версіями.
- untronics Parallel 36pin: Паралельний порт, що використовується для підключення периферійних пристроїв, таких як принтери, сканери або зовнішні накопичувачі, до комп'ютера.
- Se pin SCSI 2: Інтерфейс SCSI (Small Computer System Interface), що використовується для підключення різних пристроїв, включаючи жорсткі диски, сканери та принтери, до комп'ютерів.
- Firewire 400 і Firewire 800/3206: Використовуються для передачі даних високої швидкості між пристроями, такими як комп'ютери, камери та зовнішні жорсткі диски. Відрізняються за швидкістю передачі даних (400 Мбіт/с і 800 Мбіт/с відповідно).
- Ethernet 8P8C і RJ45: Використовуються для мережевого підключення, дозволяють з'єднувати комп'ютери, маршрутизатори та інші мережеві пристрої для передачі даних у локальній мережі.
- DE 9F і D8-25 Serial/Con Port: Послідовні порти, що використовуються для підключення різних пристроїв, таких як модеми, маніпулятори та сканери, до комп'ютера.
- Centronics SCSI 50pin: Цей порт є стандартним інтерфейсом для підключення пристроїв інтерфейсом SCSI (Small Computer System Interface), таких як принтери, сканери та зовнішні накопичувачі, до комп'ютера. Він має 50 контактів і забезпечує високу швидкість передачі даних.
- Parallel Port/SCSI 1/DB-25F: Паралельний порт, також відомий як SCSI 1 або порт DB-25F, використовується для підключення різних периферійних пристроїв до комп'ютера, таких як принтери та сканери. Він має 25 контактів і забезпечує швидку передачу даних.
- Composite Audio/Video: Цей порт об'єднує аналоговий аудіо- та відеосигнали в одному з'єднанні. Зазвичай використовується для підключення відео- та аудіопристроїв, таких як DVD-плеєри або ігрові консолі, до телевізорів або моніторів.
- S-Video: Цей порт використовується для передачі відеосигналу з кращою якістю, ніж композитний відеосигнал. Він розділяє відеосигнал на дві частини: яскравість (ч/б) та колір (композит), що забезпечує більш чітке зображення.
- Component Video: Порт, який передає відеосигнал у вигляді трьох окремих компонентів кольору (червоний, синій та зелений), забезпечуючи високу якість зображення. Використовується в аудіо- та відеообладнанні високого рівня.
- Mini DisplayPort: Цей порт використовується для підключення моніторів, проекторів та інших пристроїв до комп'ютерів, часто зустрічається на пристроях компанії Apple та деяких ноутбуках.
- LFH60 (двоє DVI-D): Цей порт поєднує в собі сигнали двох DVI-D (Digital Visual Interface) для передачі цифрового відеосигналу. Зазвичай використовується для підключення моніторів або інших відеопристроїв, що підтримують DVI-D.
- Micro-DVI: Цей порт використовується для передачі цифрового відеосигналу з компактними розмірами. Часто зустрічається на пристроях компанії Apple.
- DVI Video: Digital Visual Interface (DVI) забезпечує цифровий інтерфейс для передачі відеосигналу високого розширення між комп'ютером та монітором.
- AT Keyboard: Цей порт використовується для підключення клавіатури стандарту AT (Advanced Technology) до комп'ютера.
- Цифровий аудіопорт (Digital Audio): Цей порт призначений для передачі цифрового аудіосигналу між пристроями.
- F-Connector і RF/COAX: Ці порти використовуються для підключення кабельного або супутникового телебачення до телевізора або інших пристроїв.
- Mini-VGA: Це мініатюрний аналоговий відеопорт, що використовується для підключення моніторів та проекторів до ноутбуків та інших комп'ютерів.
- DM559 (двоє DVI-D): Цей порт представляє собою два роз'єми DVI-D для передачі цифрового відеосигналу.
- DE-15/HD-15 (VGA/SVGA): Цей порт використовується для підключення моніторів та інших пристроїв до комп'ютерів за допомогою аналогового інтерфейсу.
USB порт (Universal Serial Bus):
USB порти призначені для підключення різноманітних пристроїв до комп'ютера, включаючи клавіатури, миші, принтери, флеш-накопичувачі, веб-камери, зовнішні жорсткі диски, аудіопристрої та багато іншого.
- Переваги: Універсальність, широка підтримка пристроїв, можливість підключення декількох пристроїв через хаби, висока швидкість передачі даних (особливо у версії USB 3.0 та вище).
- Недоліки: Деякі пристрої потребують встановлення драйверів, можуть виникати проблеми з розпізнаванням пристроїв.
Використання: USB порти використовуються для підключення периферійних пристроїв та аксесуарів до комп'ютера.
HDMI (High-Definition Multimedia Interface):
HDMI порти призначені для передачі цифрових аудіо та відеосигналів високої чіткості між комп'ютером і монітором, телевізором або іншими пристроями відображення.
- Переваги: Підтримка високого розширення та якості звуку, можливість передачі сигналу в одному кабелі.
- Недоліки: Відсутність сумісності з пристроями, які використовують інші типи інтерфейсів, такі як VGA або DVI.
Використання: HDMI порти використовуються для підключення комп'ютерів до моніторів, телевізорів, проекторів та інших пристроїв відображення.
Ethernet (RJ45):
Ethernet порти призначені для мережевого підключення комп'ютера до локальної мережі або Інтернету. Вони використовуються для передачі даних між комп'ютерами, маршрутизаторами та іншими мережевими пристроями.
- Переваги: Висока швидкість передачі даних, стабільне з'єднання, можливість створення локальних мереж і доступу в Інтернет.
- Недоліки: Обмежена відстань передачі даних порівняно з бездротовими технологіями, потреба у наявності мережевої інфраструктури.
Використання: Ethernet порти використовуються для підключення комп'ютерів, ігрових консолей, маршрутизаторів та інших мережевих пристроїв до мережі.
Аудіороз'єм (3,5 мм роз'єм для навушників та мікрофона):
Аудіороз'єми призначені для підключення навушників, динаміків, мікрофонів та інших аудіопристроїв до комп'ютера.
- Переваги: Універсальність, підтримка аналогового аудіо, низька вартість.
- Недоліки: Обмежена кількість одночасних підключень, можливі перешкоди та втрата якості звуку на довгих кабелях.
Використання: Аудіороз'єми використовуються для прослуховування звуку, запису аудіо, відеодзвінків та підключення аудіопристроїв.
DisplayPort:
DisplayPort порти забезпечують високопропускну здатність передачі аудіо та відеосигналів між комп'ютером і монітором або іншими пристроями відображення.
- Переваги: Підтримка високого розширення, можливість передачі аудіосигналу, широка сумісність з сучасними моніторами.
- Недоліки: Менша поширеність порівняно з HDMI, обмежена підтримка вбудованого аудіо на деяких пристроях.
Використання: DisplayPort порти використовуються для підключення моніторів, проекторів та інших пристроїв відображення до комп'ютера.
Перші IBM PC надавали
Вбудований порт для підключення клавіатури.
До 4-х (COM1 … COM4) послідовних портів (англ. COMmunication), зазвичай служать для підключення, порівняно високошвидкісних, комунікаційних пристроїв, які використовують інтерфейс RS-232 наприклад модемів.
Для них виділялися наступні ресурси материнської плати:
- базові порти введення-виведення: 3F0..3FF (COM1), 2F0..2FF (COM2), 3E0..3EF (COM3) і 2E0..2EF (COM4)
- номер IRQ: 3 (COM2/4), 4 (COM1/3);
До 3-х (LPT1 .. LPT3) паралельних портів (англ. Line Print Terminal), зазвичай служать для підключення принтерів, які використовують інтерфейс IEEE 1284.
Для них виділялися наступні ресурси материнської плати:
- базові порти введення-виведення: 370..37F (LPT1 або LPT2 лише в комп'ютерах IBM з MRA), 270..27F (LTP2 або LPT3 лише в комп'ютерах IBM з MCA] і 3B0..3BF (LPT1 лише в комп'ютерах IBM з MCA)
- номер IRQ: 7 (LPT1), 5 (LPT2)
Спочатку, COM і LPT порти на материнській платі відсутні фізично і реалізовувалися додатковою картою розширення, яка вставлялася в один з ISA-слотів розширення на материнській платі.
Послідовні порти як правило використовувалися для підключення пристроїв, яким потрібно швидко передати невеликий обсяг даних, наприклад комп'ютерної миші та зовнішнього модему, а паралельні — для принтера або сканера, для яких передача великого обсягу не була критичною за часом. У подальшому, підтримка послідовних та паралельних портів була інтегрована в чіпсети, які реалізують логіку материнської плати.
Недолік інтерфейсів RS-232 та IEEE 1284 — відносно мала швидкість передачі даних, яка не відповідає зростаючим потребам у передачі даних між пристроями. Як наслідок, з'явилися нові стандарти інтерфейсних шин USB та FireWire, які були призначені замінити старі порти введення-виведення.
Особливістю USB є те, що при підключенні багатьох USB-пристроїв до єдиного USB-порту використовують т. зв. концентратори (USB-хаби), які в свою чергу комутують між собою, збільшуючи тим самим кількість USB-пристроїв, які можна підключати. Така топологія шини USB називається «зіркою» і включає також кореневий концентратор, який, як правило, знаходиться в «південному мосту» материнської плати комп'ютера, до якого і підключаються всі дочірні концентратори (у випадку з USB-пристроями).
Шина IEEE 1394 передбачає передачу даних між пристроями зі швидкостями 100, 200, 400, 800 та 1600 Мбіт/с і призначена забезпечувати комфортну роботу з жорсткими дисками, цифровими відео- та аудіопристроями та іншими швидкісними зовнішніми компонентами.
FireWire, як і USB, є послідовною шиною. Вибір послідовного інтерфейсу обумовлений тим, що для підвищення швидкості роботи інтерфейсу потрібно підвищувати частоту його роботи, а в паралельному інтерфейсі це викликає посилення наводок між паралельними жилами інтерфейсного кабеля і вимагає скорочення його довжини. Крім того, кабель та роз'єми паралельних шин мають великі розміри.
